SDS1000X-E 高階數位儲存示波器系列
產品特點
- 2/4通道，1 GSa/s取樣率
- 70 M/100 M/200 MHz頻寬
- 1 M點 FFT 分析
- 14 M全取樣點測量運算
- 標配IIC/SPI/UART/CAN/LIN串行觸發和解碼
- 選配MSO，16路數字通道
產品圖片
SDS1000X-E 高階數位儲存示波器系列
產品功能與優勢
【影片介紹】《SDS1000X-E》Digital Oscilloscope 示波器
深存儲，快刷新
- 採用鼎陽獨創的SPO技術，數字觸發系統，觸發靈敏度高，抖動小
- 256 級輝度和色溫顯示，更清晰
- 波形刷新率400,000 wfm/s，輕鬆捕獲異常波形
- 14 Mpts存儲深度，深入查看波形細節
數據分析處理的一次變革
- 14 M全採樣點測量，測量精度和採樣精度完全相同，不失真
- 14 M全採樣點運算，增配協處理器完成，速度更快
- 1 M點FFT運算，支持Peaks, Markers, FFT點數可選
- 支持Zoom、Gating、Math測量和統計功能
- 支持38種自動測量功能
- 硬件加速運算，用戶體驗更暢快
電源環路響應分析（波特圖）
在電源設計中穩定性是一項非常重要的指標。一般來說穩定性測量需要用到專門的頻率響應分析儀，但因為其高昂的價格往往讓人望而卻步，因此鼎陽科技提供了一套經濟型的解決方案：鼎陽SDS1000X-E示波器和信號源配合標配的免費Bode Plot Ⅱ軟件，實現電源環路測量。
- 全新開發的波特圖測量核心，更高的測量靈敏度和精度
- 可變激勵掃描模式，對應電源控制環路測試盒其他復雜測試場景
- 人性化的UI設計，參數設置更友好
- 列表和游標測量，分析結果更直觀
標配串行解碼
市面上的大多數示波器本身不標配串行CAN、LIN、I2C、SPI、RS-232/UART 總線觸發和解碼功能，需要額外購買選件開通此項功能。而SDS1000X-E這款產品應廣大工程師需求而生，此項功能作為標配，免費開放。
波形與數據可同時顯示在界面上，方便查看；以列表的形式將解碼的詳細信息顯示，並支持將數據進行存儲與導出。

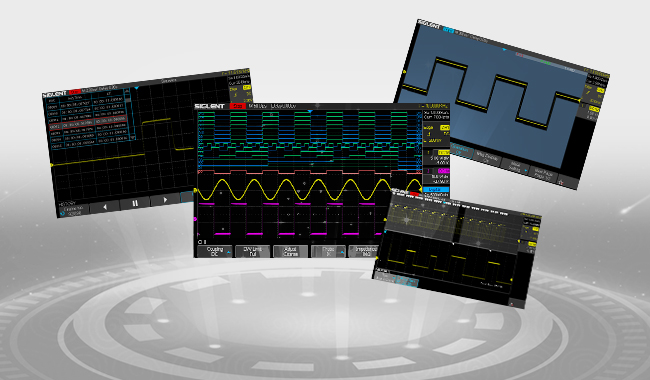

強大的調試分析能力
- 事件搜索和導航，快速定位感興趣的事件
- MSO邏輯分析儀集成，混合信號分析利器
- 歷史模式和順序模式結合，異常信號無所遁形
- 基於硬件的Pass/Fail模式，適用於長期監測信號
通過Web網頁進行遠程控制
內嵌了Web Server，無需安裝驅動軟件和上位機軟件，通過瀏覽器即可對儀器進行遠程控制、觀察波形、獲取測量結果，可滿足高壓、高溫等特殊環境的應用需求。內嵌的虛擬控制面板和示波器面板完全相同，使用起來更加簡單方便。SDS1000X-E 支持PC 和手機兩種風格的網頁佈局，在手機上也能輕鬆完成控制和觀察。
