任意波形產生器
SDG1000X 任意波形產生器
產品特點
- 等性能雙通道。正弦波、方波最大輸出頻率60 MHz
- 150 MSa/s採樣率，14 bit垂直分辨率
- 逐點輸出任意波，波形長度2~16 kpts
- 脈衝上升/下降時間可調，脈寬精細可調
- 複雜信號合成能力
- 4.3 英寸顯示螢幕

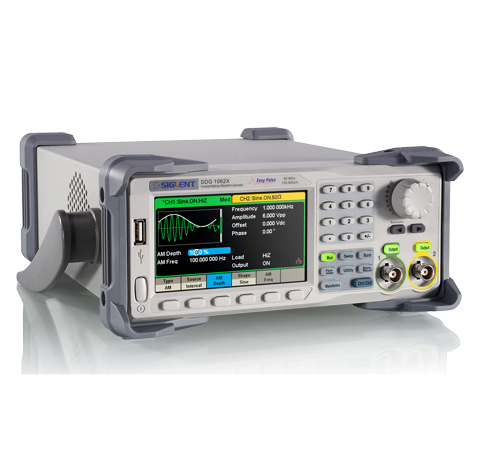

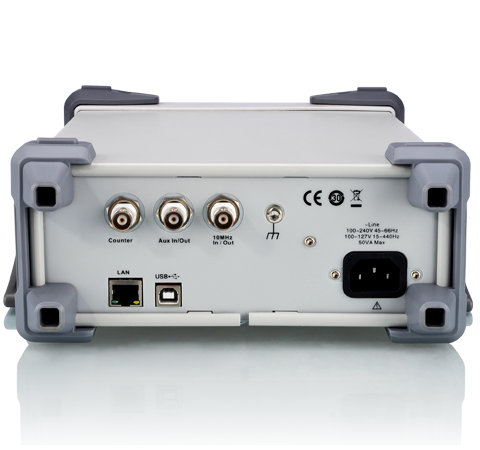

產品圖片
SDG1000X 任意波形產生器
產品功能與優勢
高性能方波
SDG1000X使用了專門的方波產生電路打破了60 MHz的通道帶寬限制，獲得了高性能方波。
- SDG1000X系列的帶寬是60 MHz，卻擁有 60 MHz高性能方波
- 上升/下降時間低於4.2 ns
- 方波具有與脈衝波一致的抖動性能
創新的 EasyPulse 技術
DDS方法輸出方波/脈衝時, 如果採樣率和輸出頻率不成整數倍關係，將產生一個採樣週期的抖動。採用EasyPulse技術可克服這個缺陷；產生低抖動的方波和脈衝信號，此外還具有以下優勢：
- 脈衝頻率最高可達12.5 MHz
- 上升和下降時間分別可設置最快可達16.8 ns
- 脈寬精細可調，最小可達32.6 ns · 佔空比低至0.001%
- 低抖動
TrueArb 波形技術
使用了創新的 TrueArb 技術，可克服 DDS 技術產生的抖動和失真。因為 TrueArb 採用逐點輸出技術，不會遺漏任何波形信息，同時還具體以下優勢：
- 16 kpts的波形長度，波形細節更精細
- 14 bit的垂直分辨率，信號保真度更高
- 配合標配的 EasyWave 上位機軟件，可生成和輸出客戶所需要的信號
複雜信號生成能力
SDG1000X具有強大的波形生成能力。可以完成各種信號調製，波形掃描，猝發輸出以及信號合成。支持內部、外部和手動等觸發源。
- 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多種信號調製 · 支持線性和對數的掃頻方式。
- 支持”N循環“和“門控”脈衝串猝發方式 · 支持兩通道波形的合併輸出。可疊加噪聲、調製信號、掃頻信號、Burst信號以及任意波形
- 諧波功能可以模擬信號的合成過程
