SSA3000X Plus 頻譜分析儀系列
產品特點
- 頻率範圍9 kHz ~ 7.5 GHz
- 顯示平均噪聲電平 DANL -165 dBm/Hz （典型值）
- 相位噪聲< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）
- 全幅度精度<0.7 dB 最小分辨率帶寬（RBW）1 Hz
- 10.1英寸觸控螢幕
產品圖片
SSA3000X Plus 頻譜分析儀系列
產品功能與優勢
【影片介紹】《SSA3000X PLUS》Spectrum Analyzer 頻譜分析儀
射頻性能優異，操作簡潔迷人
SSA3000X Plus作為鼎陽科技頻譜分析儀的旗艦系列產品，採用先進的微波技術和現代數字處理算法，功能豐富，性能優異，採用現代工業設計，各項指標均達到了國際同類產品的領先水平，是一款性能優異的信號分析儀。
- 掃寬9 kHz 到2.1 GHz/3.2 GHz/ 7.5 GHz
- 顯示平均噪聲電平低於-165 dBm/Hz，全幅度精度優於0.7 dB，相位噪聲低於-98 dBm/Hz，最小分辨率帶寬1 Hz，頻率分辨率達到0.01 Hz
- 標配前置放大器，遠程控制指令集，EasySpectrum上位機軟件
- 選配跟踪信號源，傳輸響應測量功能，駐波比測量功能，信號功率測量功能，EMI預兼容測試功能
- 便捷的操作界面和簡潔的顯示風格
駐波比和傳輸響應測量
SSA3000X Plus可作為網絡分析儀使用
- 配合跟踪信號源，可測量濾波器傳輸響應，線纜插損
- 配合跟踪信號源和外置定向耦合器(RB3X32)，可測量天線和電纜駐波比VSWR，回波損耗Return Loss

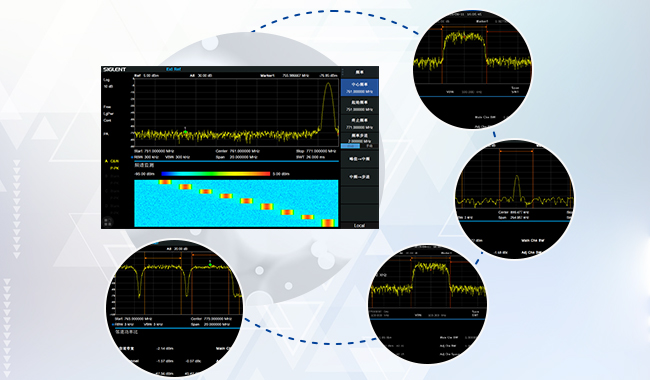

豐富的信號功率測量
具備豐富的無線通信信號功率測量功能：
- 信道功率(CHP, Channel Power)
- 鄰道功率比(ACPR, Adjacent Channel Power Ratio)
- 佔用帶寬(OBW, Occupied Bandwidth)
- 時域功率(T-Power, Time Domain Power)
- 載噪比(CNR, Carrier Noise Ratio)
- 三階交調分析(TOI, Third-Order Intercept)
- 諧波分析(Harmonic measurement)
- 頻譜監測瀑布圖(Spectrum Monitor)
EMI預兼容測試
在EMI診斷和EMI預兼容測試方面有豐富的功能和附件支持，包括
- 測試補償Correction，針對探頭，天線，LISN，電纜的頻響補償功能
- 限制線判斷Limit，加載EMI國際標準限制線，或用戶自定義限制線
- 頻率對數軸，實現對數頻率顯示和限制線
- 符合CISPR 16-1-1的EMI濾波器和準峰值檢波器，以及可配置準峰值的測量駐留時間
- Siglent SRF5030T探頭套裝，是大部分輻射騷擾測試的利器，提供4種不同分辨率的磁場和電場探頭，針對空間輻射，線纜，PCB等查找干擾源SSA同時標配20dB的前置放大器，以提高系統測試靈敏度。
- Siglent SEM5040A人工電源網絡，產品的性能符合CISPR16-1-2：2006標準要求，適用於單相設備傳導騷擾電壓測量
- EasySpectrum上位機軟件，支持完整的EMI預兼容測試自動化實施流程，可極大節省預兼容測試的時間；該軟件也支持全流程的文件配置，方便工程管理
調製分析
豐富解調分析功能：
- 支持AM/FM模擬調製分析，以及ASK/FSK/PSK/MSK/QAM數字調試分析等複雜調製分析功能
- 具備EVM，幅度和相位偏移誤差，IQ偏移誤差，增益不平衡等多種數據分析能力
- 具備眼圖，星座圖，相位圖，時域，頻域，誤差域等多種分析格式
極簡設計，便捷好用
- 現代工業設計，大氣簡潔的顯示界面和操作方式
- 多點電容觸摸屏，支持鼠標和鍵盤
- 支持屏幕編輯和保護
- 高級遠程控制：支持基於電腦或手持終端設備的遠程網絡監控，FTP文件操作
