SDS1000X-U 數位儲存示波器系列
產品特點
- 100 MHz頻寬
- 實時取樣率高達 1 GSa/s
- 記錄長度高達 14 Mpts
- 串行總線觸發和解碼器支持 I2C、SPI、UART、CAN、LIN 協定
- 全內存的高級測量 (14 Mpts)
- 7 英吋 TFT-LCD 大螢幕，800*480 解析度
產品圖片
SDS1000X-U 數位儲存示波器系列
產品功能與優勢

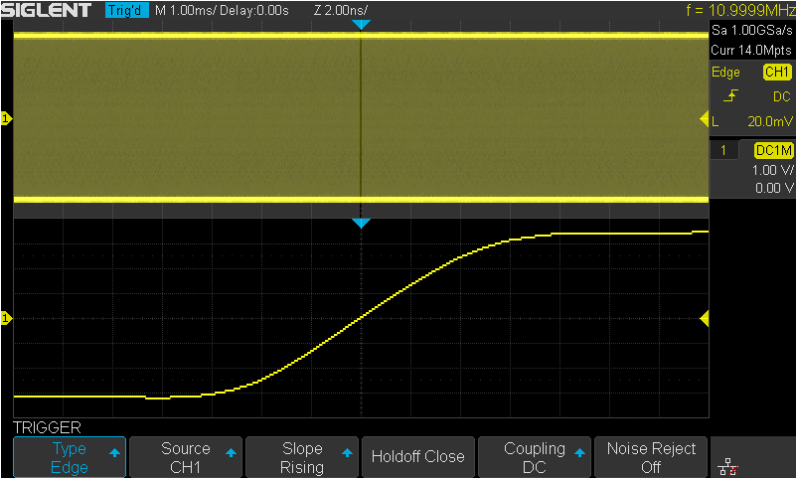

通過組織良好的 7 英寸螢幕快速熟悉
- 7英吋800*480解析度TFT-LCD大螢幕
- 支持256級強度分級和色溫顯示模式
通過 10 個一鍵式選單快速訪問功能
- 一鍵即可訪造常用功能。縮放、滾動、保存、強度、測量、歷史、默認、光標、清除掃描、自動設置。
豐富的標準功能集，串行總線觸發/解碼
- 市場上的大多數示波器不提供免費的串行解碼，但 SDS1104X-U 提供。串行解碼是免費的，包括 IIC、SPI、UART、CAN 和 LIN。
- 可同時顯示波形和數據，並以列表形式顯示詳細的解碼信息，並可存儲和導出數據。
全內存高級測量 (14 Mpts)
- SDS1104X-U 可以測量高達 14 Mpts 的所有採樣數據點。這確保了測量的準確性，同時數學協處理器減少了測量時間並增加了易用性。
節省時間的自動設置，如帶有峰值搜索的 FFT 標記
- 數學協處理器支持對輸入信號進行 FFT 分析，每個波形使用多達 128 k 個樣本。
- 這提供了具有快速刷新率的高頻分辨率。
- FFT功能還支持多種窗函數，可以適應不同的頻譜測量需求。SDS110X-U系列支持Peaks、Markers、多種數字。
