IT7900系列 回饋式電網模擬器
IT7900系列産品代表了新一代的可程式，全四象限電網模擬器，同時還可作爲四象限功率放大器，適用於各類並網産品的測試。
例如PCS，儲能系統，微電網，BOBC(V2X）以及電力相關功率硬體迴路即時模擬（PhIL）等等。
提供專業的孤島測試模式，用戶可設定R,L,C及有功，無功功率參數，模擬電網非線性負載，實現防孤島效應保護認證測試。
IT7900系列具備能量回收功能，提供100%電流吸收能力，並經由設備回饋到電網，節省了用電和散熱成本。
產品特點
產品特點
- 高功率密度設計，3U可達15kVA，16Hz~150Hz
- 可作回饋式電網模擬器，全四象限AC/DC源
- 全四象限功率放大器，特別適用於功率硬體迴路即時模擬（PhIL）測試
- 專業孤島測試模式，支持R,L,C及有功，無功功率設定
- 定電壓、定電流、定功率三種工作模式
- 可實現AC/DC/AC+DC/DC+AC四種輸出模式
- 靈活的工作模式：單相、三相、反相、多通道
- 可程式輸出阻抗，模擬電力線路阻抗
- 滿足低電壓穿越，相位跳變，頻率變動、諧波注入等並網法規測試
- 滿足IEC61000-4-11/4-13/4-14/4-28等法規波形測試
產品規格
- 電壓規格：350V L-N
- 主從均流，並機可達960kVA，性能不下降
- 觸摸屏設計，內置單/三相交流功率表及數位示波功能
- 高速高精度，電流精度高達0.1% 0.2%FS
- 電壓輸出波形：正弦波，三角波，方波，鋸齒波，梯形波，clip-sine，THD，自定義波形
- 諧波/間諧波波形合成
- LIST/SWEEP/Surge&Sag模式，模擬真實的電網擾動情況
- 電壓、電流諧波量測功能，高達50次
- 相位角可設
- 前置USB接口，支持數據和波形的導入導出，提供豐富的觸發輸入/輸出信號，當幅值/頻率變換時，可産生觸發信號同步捕獲待測物電流波形
- 自帶Relay Ctrl繼電器控制輸出功能，可實現待測物與電網模擬器之間的電氣隔離
- 鎖頻和鎖相功能，跟蹤外部信號頻率和相位，實現6相、12相電源輸出
- 內置USB/CAN/LXI compliant L AN int erface/Digital IO，選配GPIB/RS232&模擬量
產品圖片
IT7900系列 回饋式電網模擬器
產品功能與優勢
【影片介紹】IT7915-350-90 回饋式電網模擬器

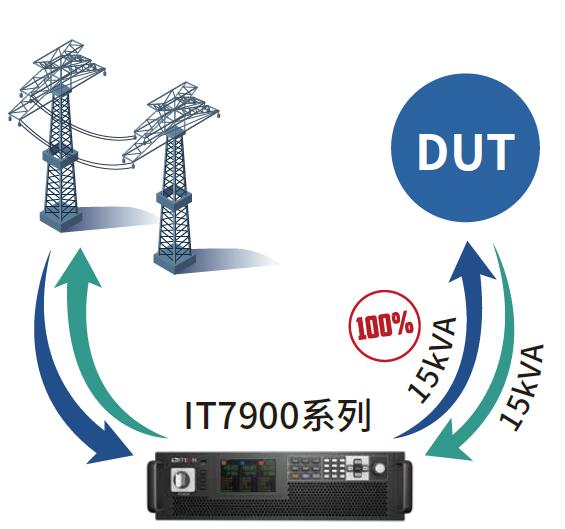

IT7900系列代表了全新一代的可程式，全四象限電網模擬器，具備100%額定電流source和sink能力，並提供能量回饋功能。
待測物在測試中所産生的能量可以完全經由IT7900設備回收後廠內直接利用，而非以熱能的形式消耗掉，爲用戶提供“綠色節能”的解決方案。適用於測試並網型且向電網注入能量的産品，例如並網/離網光伏逆變器的頻率變化，電壓瞬變和直流注入等測試。

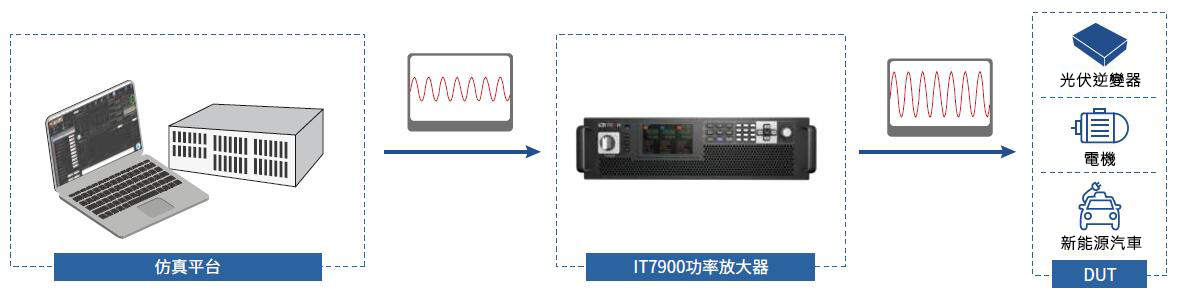

全四象限功率放大器
IT7900系列回饋式電網模擬器還可作功率放大器使用，以完成微電網，儲能及新能源汽車等領域的功率硬體迴路即時模擬（PhIL）測試。
數字或建模的模擬量信號經由外部模擬量接口（選配）輸入之後，可無失真放大，轉換爲真實的電力波形，外部模擬量響應時間小於200us。

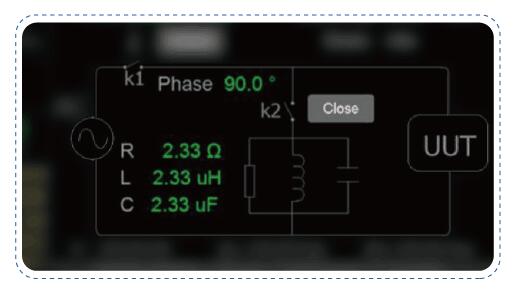

專業孤島測試模式，滿足防孤島效應測試
爲滿足並網型産品的防孤島效應認證測試，IT7900系列開發了專業的孤島測試模式。測試人員可以通過調節RLC參數或配置有功功率、無功功率參數，實現模擬純阻性或非線性電網負荷的效果，進一步驗證並網型DUT在不同等效阻抗，三相負荷平衡及非平衡狀態下的孤島保護響應時間。該方案可以幫助工程師簡化測試電路，節約額外的示波器和功率計等設備成本。

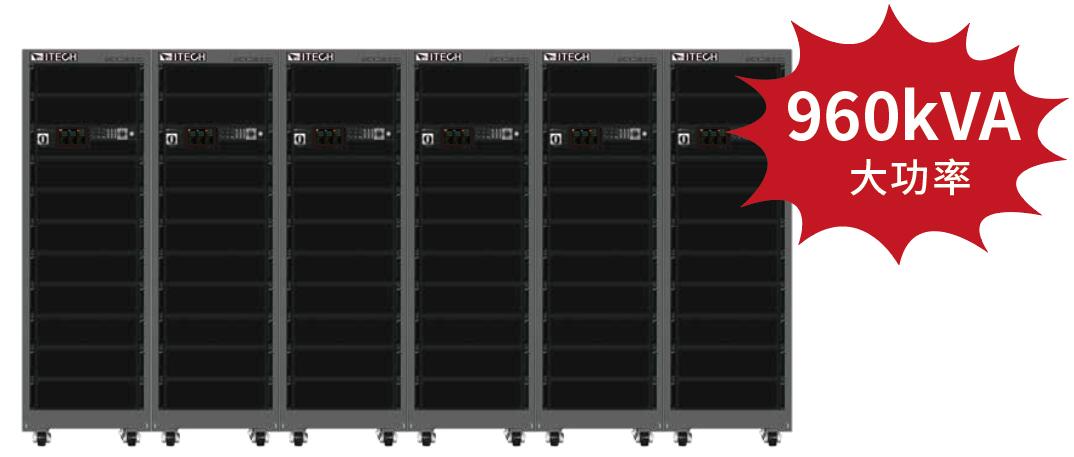

主從並聯，功率範圍達960kVA
當用戶有更大功率需求時，可以使用IT7900系列的主從並聯功能，提高輸出電流、功率能力。
IT7900系列最多可以並聯達960kVA，無需拆裝機櫃即可簡易並機。
IT7900系列具備主從並機均流功能且自帶同步ON/OFF輸入輸出信號，保證了並機的同步性。
並機後不但保留所有功能，且精度也不會有任何損失。
讓電源系統的搭建更快速、更彈性、更節約，無論是單機測試還是系統搭建，都可以輕鬆滿足。。

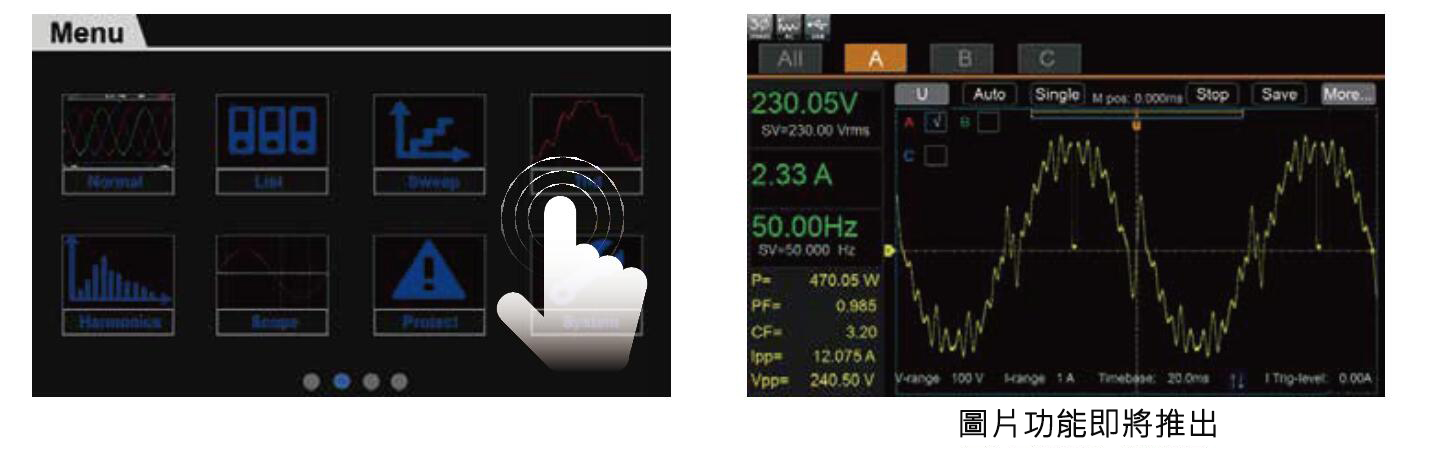

觸控設計，內置示波功能
IT7900系列配備了全新的觸摸屏設計，簡潔直觀的UI界面，配合鍵盤旋鈕設計可以讓用戶直接、快速地進行模式設定和波形編輯等操作。
內置數字示波器功能採集電壓和電流的時域信號，相位關係以及執行波形觸發等功能。
示波採樣率高達10us，最多可同時顯示6條示波曲線，用戶無需示波器就可以進行瞬時分析，並及時進行保存。

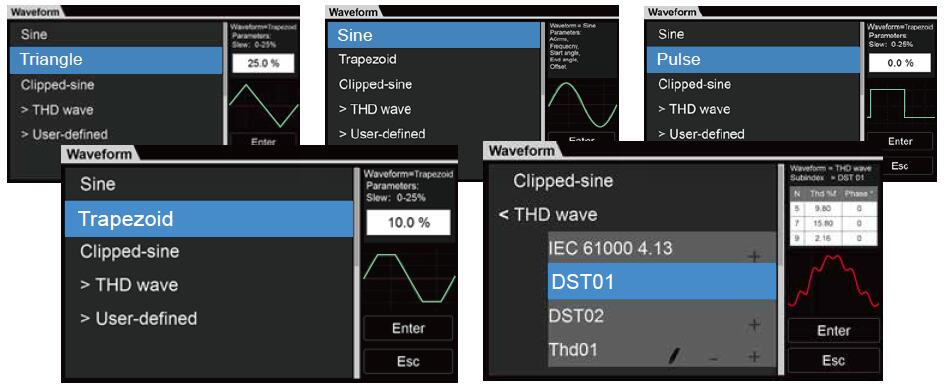

內建豐富的波形庫
除了基礎正弦波，IT7900系列提供多種內置的交流波形，例如三角波，鋸齒波，方波，梯形波和削波。
用戶可通過菜單調用並在LCD屏幕上顯示出選擇的波形。
結合設備的編序功能，可組合不同波形的連續輸出，以應對複雜的電力電子擾動測試。
