手持示波器
SHS1000X 手持式示波器系列
產品特點
- 隔離電壓等級 CAT II 1000Vrms, CAT III 600Vrms,
- 集示波器，萬用表，波形記錄儀，測量值記錄儀，協議分析，FFT頻譜分析儀於一體
- 帶寬70MHz、100MHz、200MHz，存儲深度12Mpts，採樣率1GSa/s
- SPO數字熒光技術，波形刷新率10萬幀/秒（Sequence模式下可達40萬幀/秒）
- 重量僅為1.75kg，標配便攜式單肩包，能輕鬆裝入多種探頭以及配件
- 基於硬件實現的真有效值萬用表
- 新款鋰電池，容量6900mAh，續航時間達到4小時
- 防塵防水級別達到IP51級
產品圖片
SHS1000X 手持式示波器系列
產品功能與優勢
【影片介紹】《SHS X系列》Handheld Digital Oscilloscope 手持數位示波器
全隔離設計，達到CAT III 測量類別
IEC61010-2-030定義了測量類別，對測量儀器在工作電壓之外承受短時的瞬態過壓能力進行評級。 SHS1000X可分別在CATII，CAT III 類別下分別進行最高1000Vrms和600Vrms的測試。
- CAT II：用於測量通過標準插座直接連接到低壓裝置的電路，例如家用電器或者便攜使用工具。
- CAT III:用於安裝在建築物內的測量，例如接線盒、斷路器、配電板和與固定安裝在有永久連接的設備。
SHS1000X系列示波器的兩個通道間,示波器通道, 萬用表通道, USB接口間均隔離，即可以保護被測試設備安全，也能保護人員安全，數據安全。
標配多種解碼功能
- 在汽車以及嵌入式行業中，串行協議總線是常常需要觀測的內容。
- SHS1000X標配了IIC,SPI,UART,CAN,LIN五種串行協議觸發及解碼。
- 由於其採用了獨特的便攜式設計，並搭配電池供電，使得其更能滿足汽車、嵌入式行業要求在現場解碼的測試需求。
IP51級防塵防水
- 全新升級的堅固外殼，搭配良好的密封設計，使SHS1000X具備在多塵，潮濕等惡劣環境下正常工作的能力。
- 手感清晰的實體按鍵以及大撥盤即使帶著手套，也能體會到滿滿的操作感。

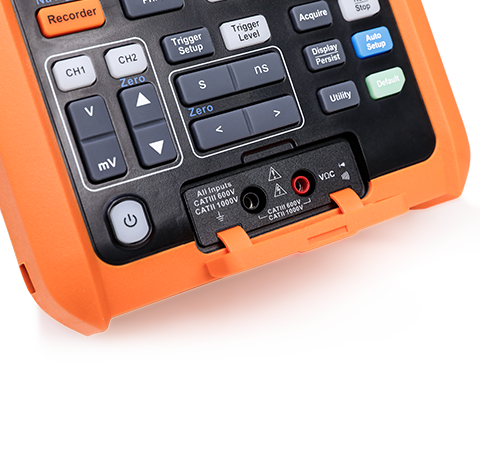

基於硬件實現的真有效值萬用表
萬用表是現場測試中常用的儀表，SHS1000X系列集成了一個6000計數的萬用表，支持直流電壓電流、交流電壓電流、電阻、電容，二極管、通斷功能測量，並且能實現真有效值測量。大大提升了現場測試的效率。
