IT-M3900B回饋式源載系統在一台機器內融入兩種設備,既可以作為雙向電源,提供功率,也可以作為獨立的回饋式負載使用。
電源和負載模式之間的切換也只需一個按鍵即可作動,一機多用,不但為用戶節省成本、也同時節省了空間以及時間。
IT-M3900B回饋式源載系統廣泛適用於電池、儲能、新能源汽車、綠色能源、ATE搭建等多個測試領域。
♦ 是雙向電源,也是回饋式負載,一機兩用
♦ 面板即可一鍵切換源載兩種設備
♦ 緊湊型設計,1U@6kW、2U@12kW
♦ 電壓範圍:10~1500V
♦ 電流範圍:-720A~1020A
♦ 功率範圍:±12kW
♦ 待測物與電網間能量雙向流動,跨象限無縫切換
♦ 簡易主/從並聯,擴大功率的同時保持性能*1
♦ 高效、環保的能量回饋,有效的減少電費和製冷成本
♦ CC/CV優先權設置功能
♦ 輸出阻抗可調節
♦ 電池充放電測試
♦ 電池模擬,定義電池模型
♦ 內置LV123、LV148、DIN40839、ISO-16750-2、
♦ SAEJ1113-11、LV124和ISO21848標準汽車功率網用電壓曲線*2
♦ 可設置電壓、電流、功率的上升/下降斜率
♦ 高達10000000點的動態工作狀況曲線模擬功能
♦ Load模式下支持:CC/CV/CW/CR/CC+CV/CV+CR/CR+CC/CC+CV+CW+CR 8種操作模式
♦ Source模式下支持CC/CV/CW,並可模擬直流輸出內阻
♦ 多種保護功能:OVP / ±OCP / ±OPP / O TP / 掉電 / 孤島保護 / 電網狀態自檢 / 預充電功能
♦ 標配USB/CAN/LAN/數字IO接口,以及選配GPIB/模擬量&RS232接口
*1 1U機型>>16台並聯,2U機型>>8台並聯請詳詢ITECH
*2 10V機型不具備此功能
♦ 工業電源模塊(逆變器,應急電源模塊,雙向DC-DC,整流器);
♦ 新能源汽車:BOBC,DC-DC模塊,汽車電子設備;
♦ 中小功率電機:無人機電機,電動工具電機,電動摩托車電機;
♦ 5G通信及數據中心:服務器電源,UPS逆變單元,HVDC電源
不同於普通的雙向電源,IT-M3900B系列是回饋式源載系統,在1U的緊湊結構中集合了兩種設備。既可以當一台回饋式雙向直流電源使用,也可以當做一台回饋式直流電子負載使用,真正的在一台機器內將電源和負載融合。
IT-M3900B系列在面板上設計了功能鍵,使用戶可以方便的電源和負載之間進行切換,節省了設備所佔空間、花費成本以及連接儀器待測物所耗費的時間。
IT-M3900B系列作爲回饋雙向直流電源使用時可以實現高速的源和載電流模式轉換,從而在輸出和吸收電流之間進行快速連續的無縫切換,有效避免電壓或電流過沖,廣泛適用於電池、電池封裝以及電池保護闆等儲能設備測試。

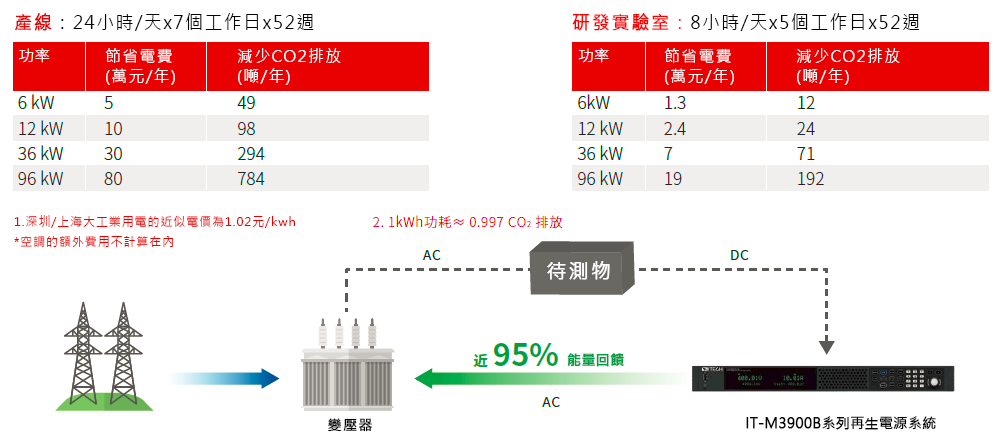

IT-M3900B具有高效、節能、環保的能量回收功能,可以將電能無污染的回饋電網,回饋近95%。所有的回饋過程都是自動且安全的,IT-M3900B配備了自動電網檢測系統,實時檢測相電壓、頻率用於電網同步。不但可以節省電力、暖通空調和製冷設施的成本,減少噪音,而且有助於減少碳排放,保護環境。

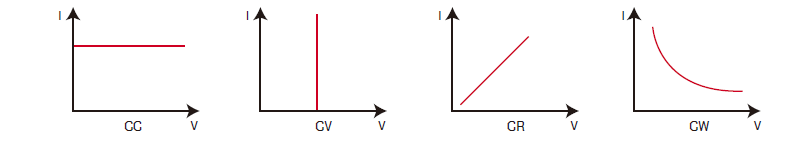

IT-M3900B在源載模式下具備CC/CV/CW/CR基礎操作模式。

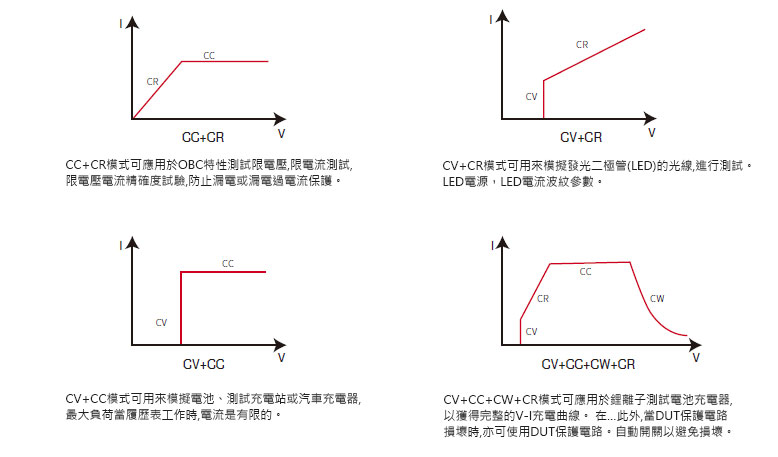

IT-M3900B在負載功能下還具備CC CR、CV CR、CV CC和CC CV CW CR等4種複合式操作模式,可適應於多種場合的測試需求。
IT-M3900B系列因其獨特的雙向設計,以及可變的輸出阻抗,通過面板就可以設置電池的電壓、容量、內阻、SOC的方式快速定義電池模型,以模擬電池的充、放電特性,協助進行其他各項測試。
同時,用戶也可以通過選配ITECH專業的BSS2000電池模擬軟件,可以自行設定電池組常用參數快速建立電池特性曲線,也可以設定電池的初始容量,從而驗證産品在電池不同狀態下的特性。
同時,BSS2000支持用戶導入matlab電池模型或通過csv文件導入實際的電池充放電曲線,更加真實。
