IT-M3900C是一款回饋式的雙向可編程直流電源,集雙向電源和回饋式負載功能特性於一體,並將消耗的能量清潔的返回至電網,高效的能量回饋效率不但節省了電能消耗和散熱成本,同時不干擾電腦網路運行。
IT-M3900C提供了高精度的輸出量測,高可靠性,高安全性和豐富的測量功能使IT-M3900C系列不但可以滿足高精自動ATE測試的需求,
同時也廣泛應用於汽車電子、新能源汽車、光伏儲能、智能化工業設備、電池模擬等多個方面。
♦ 緊湊型設計,1U@6kW,2U@12kW
♦ 電壓範圍:10~1500V
♦ 電流範圍:-720A~1020A
♦ 功率範圍:±12kW
♦ 寬範圍輸出設計,一台抵多台電源
♦ 待測物與電網間能量雙向流動,跨上限無縫切換
♦ 簡易主/從並聯,擴大功率的同時保持性能x1
♦ 高效、環保的能量回饋,有效的減少電費和製冷成本
♦ CC/CV優先權設置功能
♦ 輸出阻抗可調節
♦ 電池充放電測試
♦ 電池模擬,定義電池模型
♦ 內置LV123、LV148、DIN40839、ISO-16750-2、SAEJ1113-11、LV124和ISO21848標準汽車功率網用電壓曲線x2
♦ 太陽能電池矩陣I-V曲線模擬功能x3
♦ List功能
♦ Sink模式下支持CC/CV/ CW/CR
♦ Source模式下支持CC/CV/CW,並可模擬直流輸出內阻
♦ 高達10000000點的動態工況曲線模擬功能
♦ 多種保護功能: OVP、±OCP、±OPP、OTP、掉電保護、孤島保護
♦ 電網狀態自動檢測,實現可靠並網功能
♦ 預充電功能,防止直流加載電流過沖
♦ 標配USB/CAN/LAN/數字IO接口,以及選配GPIB/模擬量&RS232接口
*1 1U機型>16台並聯,2U機型>8台並聯請詳詢ITECH。 SAS機型光伏功能下不建議並機。
*2 10V機型和SAS機型不具備此功能
*3 SAS光伏模擬源型號具備此功能

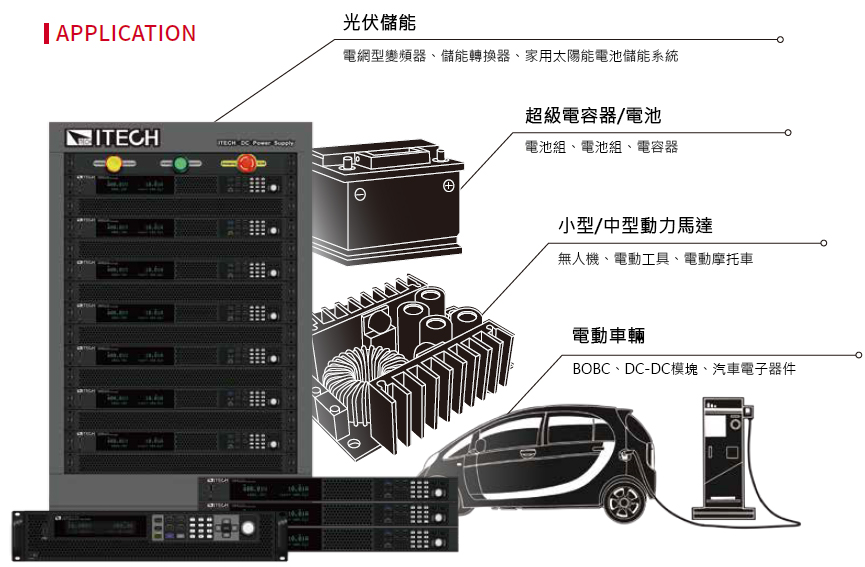

♦ 光伏儲能:並網逆變器,儲能變流器,戶用光伏儲能一體機
♦ 新能源汽車:BOBC,DC-DC模塊,汽車電子設備
♦ 中小功率電機:無人機電機,電動工具電機,電動摩托車電機
♦ 超級電容/電池:電芯,電池模組,電容

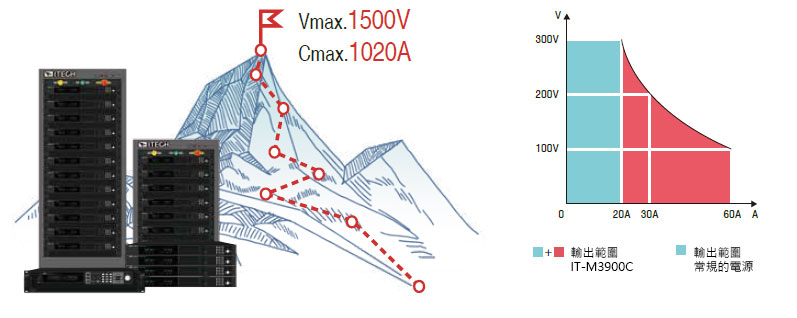

IT-M3900C全系列共有28個型號,輸出電壓從10V~1500V,單機輸出電流最大可達1020A。
採用寬範圍的輸出設計,相較於傳統固定範圍輸出直流電源,爲用戶提供了更多的電壓和電流組合,讓使用更加靈活。
單台電源就可以涵蓋用戶廣闊範圍的應用需求,大幅降低電源系統搭建的複雜度及佔用空間。
IT-M3900C具有能量回收功能,可以將電能無污染的回饋電腦網路,回饋近95%。
所有的回饋過程都是自動且安全的,IT-M3900C配備了自動電網檢測系統,實時檢測相電壓、頻率用於電網同步。
不但可以節省電力、暖通空調和製冷設施的成本,減少噪音,而且有助於減少碳排放,保護環境。
IT-M3900C系列將雙向電源和回饋式負載功能特性集於一體,既能實現source的功能,提供功率;又具備sink能力,拉載電流。
實現高速的源和載電流模式轉換,從而在輸出和吸收電流之間進行快速連續的無縫切換,有效避免電壓或電流過沖。
對比傳統的電源和負載測試方案,不但節省了購機成本,同時也節省了空間,大大簡化了機器的連接操作。

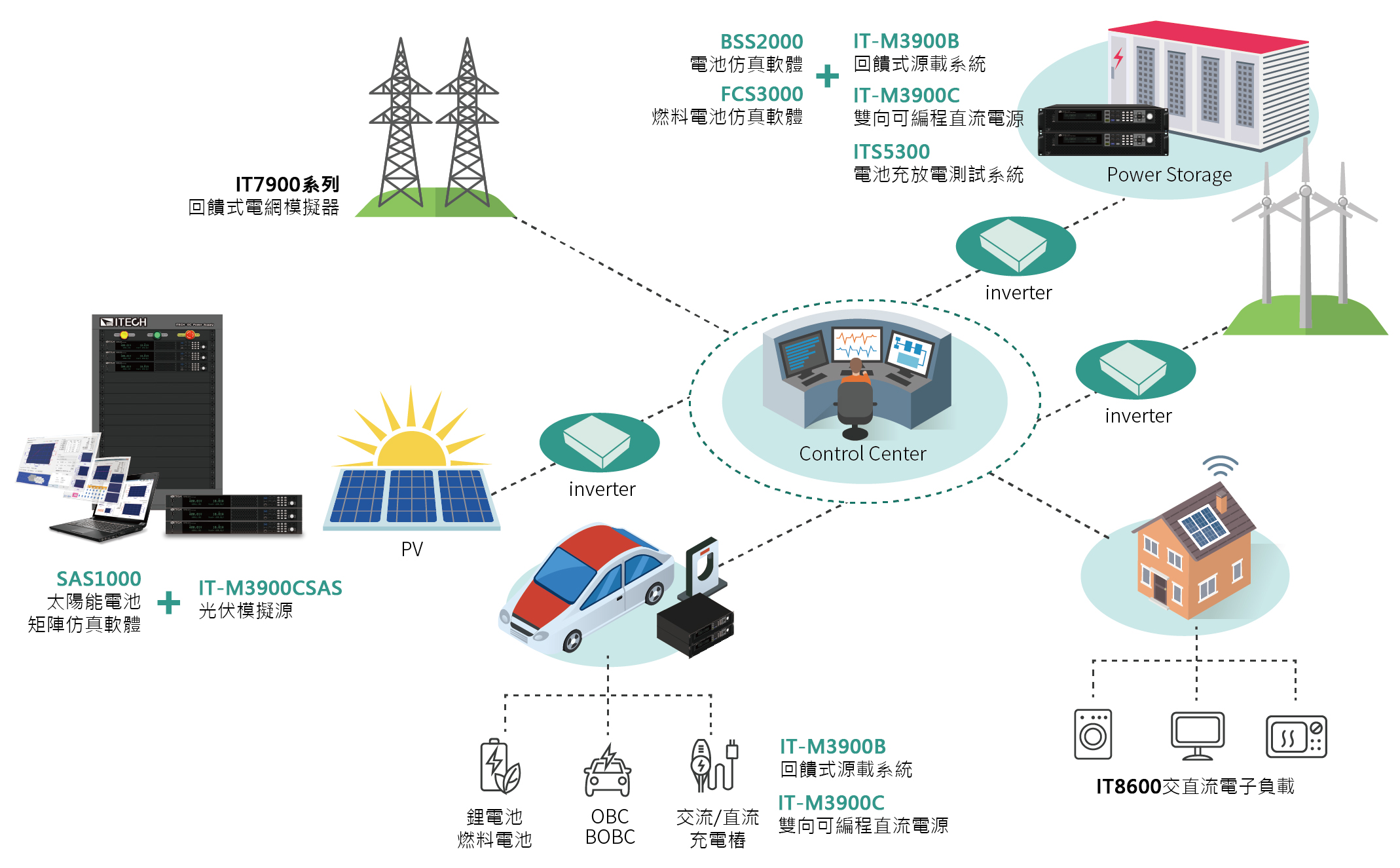

微電網可看做是小型的電力系統,同時也是一個典型的分佈式發電功能係統,因此無論是涉及到的設備生産商還是專業的電網研究實驗室,都需要去建立模擬測試需求。
IT-M3900C SAS作爲一台光伏模擬源,可以精確地仿真太陽電池矩陣的I-V曲線,模擬太陽能電池闆給逆變器供電,用於測試光伏逆變器
IT-M3900C作爲一台電池模擬器,不但以模擬電池給給逆變器供電,同時也可以滿足儲能變流器(PCS)、各類儲能設備以及OBC/BOBC的測試需求。
IT-M3900C同時內置了標準汽車功率網用電壓曲線,包括LV123/LV148等新能源汽車法規測試,可應用於諸多汽車電器特性測試,無需用戶再額外購買軟件。
IT-M3900C系列因其獨特的雙向設計,以及可變的輸出阻抗,通過面闆就可以設置電池的電壓,容量,內阻,SOC的方式快速定義電池模型,以模擬電池的充、放電特性,協助進行其他各項測試。
同時,用戶也可以通過選配ITECH專業的BSS2000電池模擬軟件,可以自行設定電池組常用參數快速建立電池特性曲線,也可以設定電池的初始容量,從而驗證産品在電池不同狀態下的特性。
同時,BSS2000支持用戶導入matlab電池模型或通過csv文件導入實際的電池充放電曲線,更加真實。
IT-M3900C SAS內建最大功率點追蹤(MPPT)機制,提供太陽能光伏曲線模擬功能,用於光伏數組/模塊/電池的最大功率點追蹤測試。
用戶也可以選配SAS1000太陽能電池矩陣仿真軟件,可以精確地仿真太陽電池矩陣的I-V曲線,內建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 的SAS 模型,用戶簡單設定參數後,即可模擬I-V曲線輸出並生成報表,用於測試光伏逆變器的靜態和動態最大功率追蹤效能。
用戶還可以編輯任何屏蔽最多可達4096個點的I-V曲線實現動態雲遮效果,或存儲100條不同光照、溫度下的I-V曲線於內存,並設定每條曲線執行時間及執行順序,以此來測試光伏逆變器在不同氣候條件下的長時間最大功率追蹤效能。
汽車電子設備在汽車啓動和運行過程中可能經常遇到電源瞬變的干擾,爲確保被測件能夠經受得住這些實際瞬變,用戶需要在測試過程中仿真最壞情況功率瞬變條件。
根據行業的相關標準,IT-M3900C除了內置DIN40839、ISO-16750-2、SAEJ1113-11、LV124 和ISO21848等標準汽車功率網用電壓曲線之外,還應對新能源汽車的測試,內置了LV123、LV148等標準。用戶可直接從面闆調取對相關的汽車電子産品進行性能測試,無需用戶再編程或是額外購買測試軟件,相較於其他競爭産品,省力又省錢。
