IT-N2100系列 太陽能陣列模擬器
IT-N2100系列太陽能陣列模擬器是一款具有IV曲線快速變化的高效能直流電源，用於模擬各種太陽能板在不同環境（溫度、光照、陰影衰減、老化度）下的IV輸出特性。
可用於太陽能微逆變器、功率優化器、衛星電源系統、帆板電源陣列等測試驗證。
此系列具備低漣波低雜訊和高速MPPT追蹤速度，可多通道同步控制並具有高耐壓拓撲結構。
產品特點
- 精確模擬器、砷化鎵及其他型太陽能光電板的IV特性輸出
- 標配太陽能矩陣模擬軟體，支援多通道控制
- 高速電流動態響應，支援微逆變器高速MPPT追蹤速度
- 高達1500VDC輸出端共模耐壓，支援待測物串聯測試
- Fixed固定模式，輸出阻抗可調，可模擬恆壓恆流恆功率輸出
- 超低電流漣波，高精度取樣、程式設計及量測
- 可模擬不同溫度及光照環境下的I-V曲線
- 內建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5種法規動態模型測試，並產生報表
- 圖形化操作介面，即時顯示光伏逆變器的MPPT狀態
- 動態list序列程式設計：100步 x20組數據
- 即時資料及曲線記錄，方便進一步分析
- 仿真太陽能面板在雲遮下的動靜態I-V曲線
- Table模式支援4096個點的I-V曲線擬合
- 透過四點法設定Voc，Isc，Vmp，Imp，快速生成IV曲線
- 全面保護：OVP, OCP, OPP, OTP
- 小體積：1/22u單通道
- 4.3”LCD高解析，面板及桌上型軟體操作易用
- 前後面板輸出*1，適應桌面及系統整合多種場合
- 標配LAN、USB、數位I/O通訊接口，支援SCPI協定
*1 前面板端子最大輸出電流10A

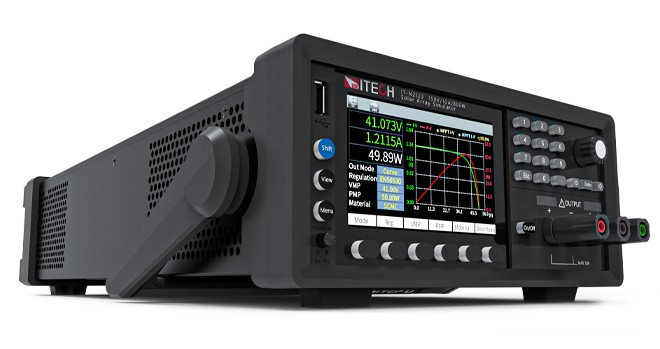

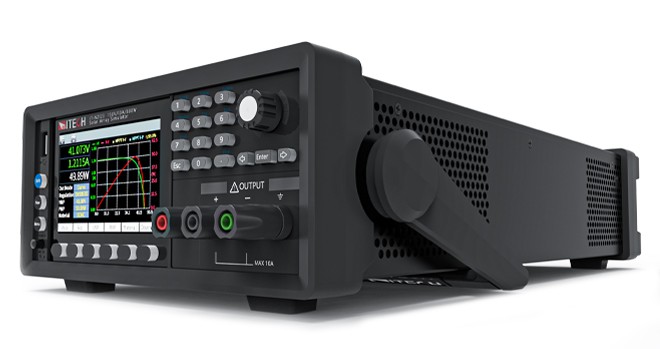

產品圖片
IT-N2100系列 太陽能陣列模擬器
產品功能與優勢

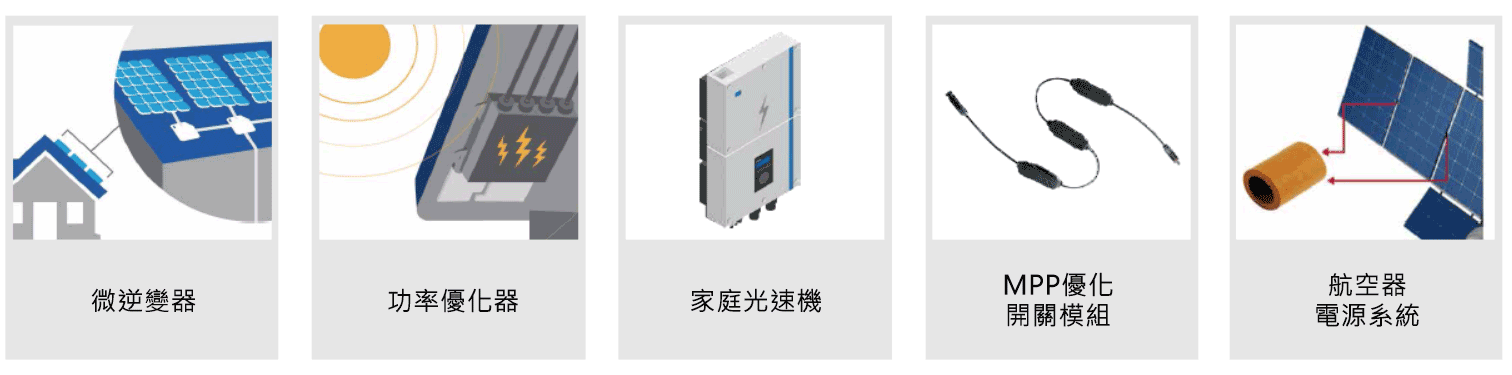

產品應用

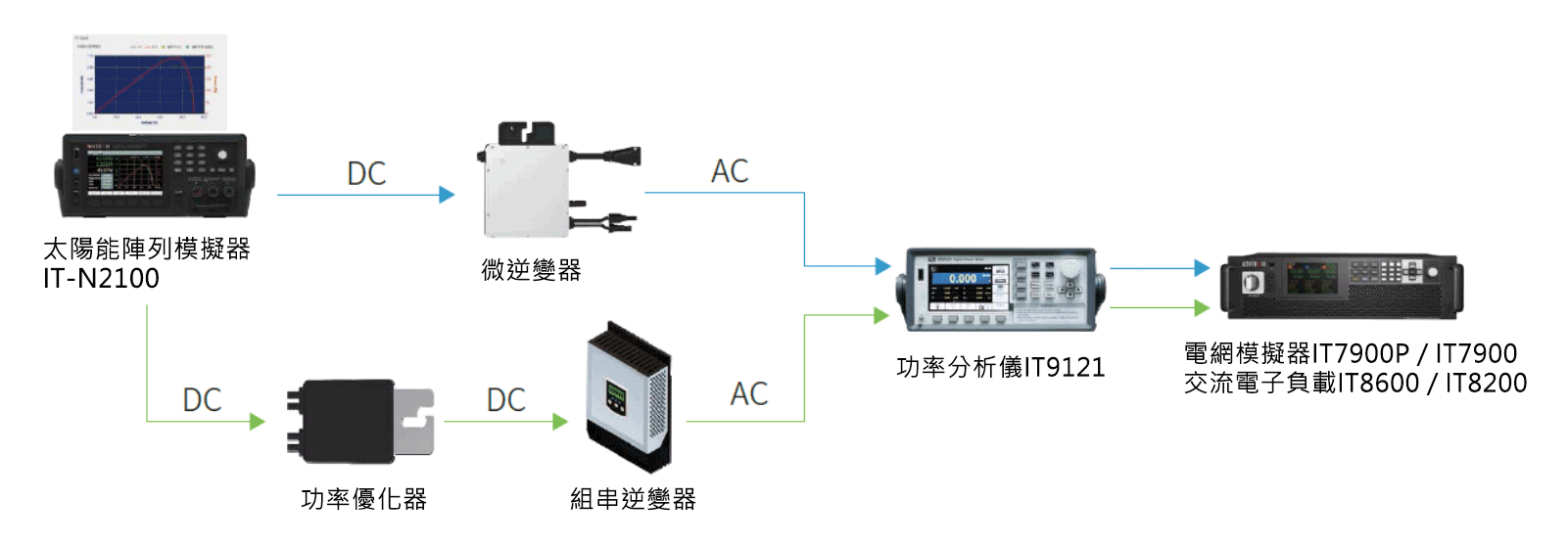

微逆變器、功率優化器的測試解決方案
響應速度高
IT-N2100系列光電模擬器電流環路速度可達500kHz，支援250Hz MPPT速度。 其IV曲線由1024個數據點組成，並進行16bit的線性內插，平滑度極佳，貼近光伏陣列的真實輸出。

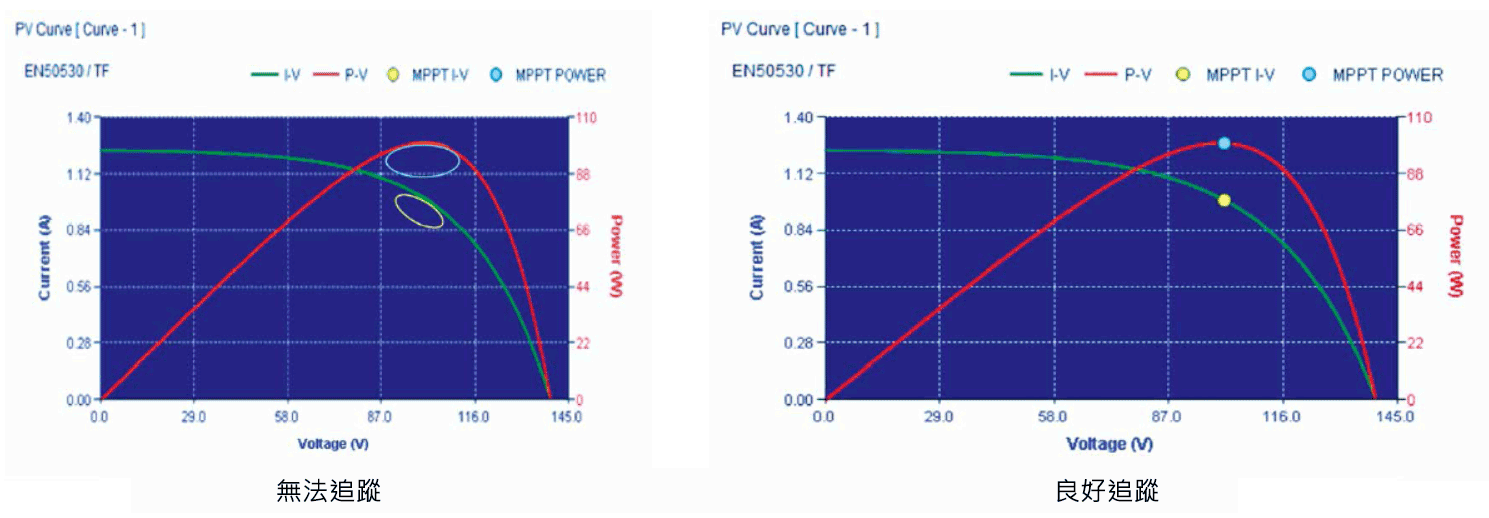

真實的光電面闆輸出會嚴格依照其IV曲線。
當MPPT追蹤頻率上升後，普通的模擬器電源響應速度太慢，就會無法追踪IV曲線，測試結果的可信度存疑。
IT-N2100系列光電模擬器MPPT追蹤頻率較高的條件下，輸出仍精確地符合預設的IV曲線。

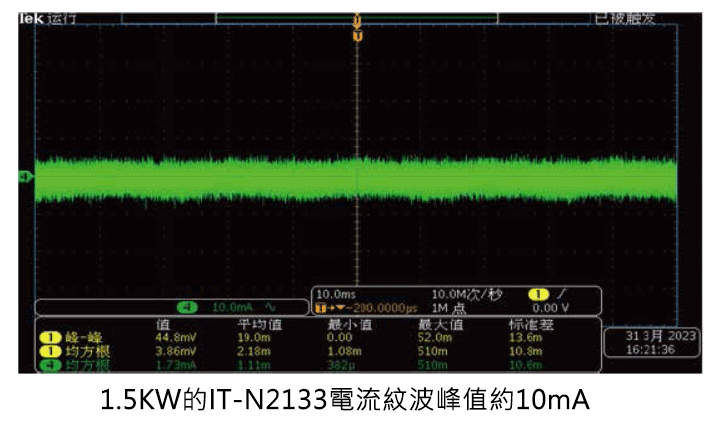

電流噪聲低
光伏模擬器高的基頻雜訊會影響逆變器的MPPT追蹤及電流採樣精度。
IT-N2100太陽能陣列模擬器産品的電流雜訊低，訊號純淨度高，並保證了測試的精度。

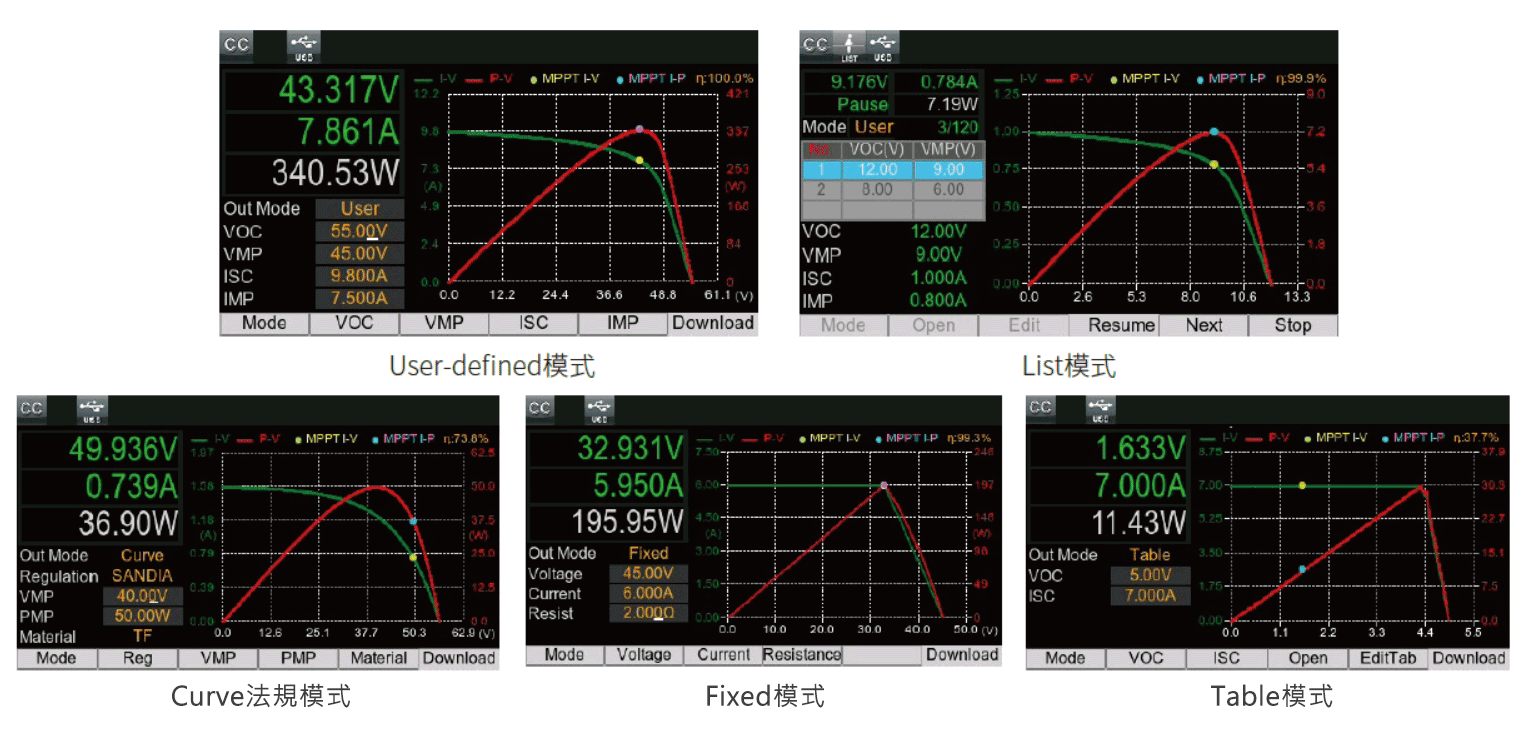

五種PV模型
IT-N2100太陽能陣列模擬器自帶5種PV模型，客戶可透過前面闆操作，通過內建各國法規IV曲線模型、四點法、table描點法、fixed模式或list編程，模擬太陽能陣列IV曲線 的輸出，大螢幕圖形化顯示，實時查看微逆變器、功率優化器等待測物的MPPT跟踪狀態。
此外，模型亦可透過儀器面板U盤導入文件。
當需要多台同步操作時，使用上位機軟體太陽能矩陣模擬軟體實現同步操作更方便。
