SDS7000A 數位儲存示波器

產品特點

• 頻寬高達 4 GHz，12 位元 ADC 解析度
• 即時取樣率高達 20 GSa/s
• 記錄長度高達 1 Gpts
• 波形捕獲率高達 1,000,000 wfm/s
• 眼圖、抖動分析、一致性測試、功率分析、波特圖、MSO、AWG
• SAP5000D，5 GHz 高速差分探頭

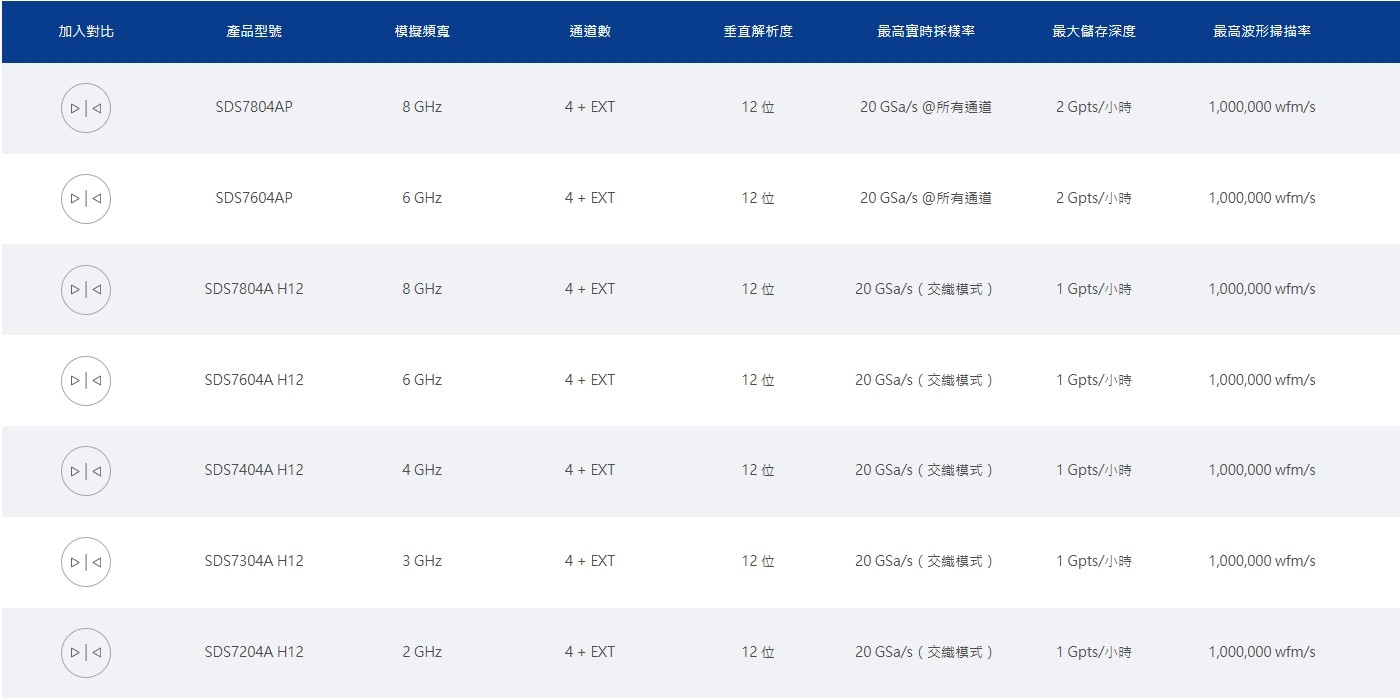

產品圖片

SDS7000A 數位儲存示波器

產品功能與優勢

訊號完美恢復

20 GSa/s 的取樣率消除了訊號失真。
憑藉高達 1 Gpts/ch 的長儲存深度，以最大取樣率捕捉長達 50 毫秒的完整訊號序列，無任何間隙。
利用搜尋和導航或歷史記錄工具來分析整個儲存的追蹤。
每個樣本均採用12位元ADC，限制量化誤差，可幫助工程師清楚觀察波形細節，準確測量波形。

全新高速平台

SDS7000A的處理器全面升級。
採用X86處理器大大提高了系統的反應速度、測量、運算和分析速度，為未來分析功能的擴展創造了更多機會。

眼圖/抖動分析

作為高速系統訊號完整性分析的核心，眼圖表徵了高速通訊訊號。
系統的品質可以透過觀察符號間串擾、雜訊和頻寬的影響來評估。
抖動分析表徵系統中微小時序變化的統計分佈，通常用於調試數位通訊系統和高速訊號傳輸。
SDS7000A 系列支援抖動和眼圖表徵的自動參數測量。
簡單的設定和自動測量可加快調試速度並簡化工程設計測試。

協議一致性分析

SIGLENT 借助 SDS7000A 提供嵌入式一致性測試解決方案，以評估系統與 USB 2.0、100base-TX、1000base-T、100base-T1 和 1000base-T1 等通訊標準的比較。
使用者可靈活配置測試項目，軟體可控制示波器自動完成測試，並與參考標準比較後自動給予訊號測試結果（Pass/Fail）。
這有助於快速識別和解決關鍵訊號和傳輸問題。

SAP5000D主動差分探頭（5GHz）

SAP5000D 是我們效能最高的主動差分探頭套件，可為詳細訊號分析提供高達 5 GHz 的頻寬和低雜訊。
其高輸入電阻和低輸入電容可確保測量系統引入的負載最小化。
SAP5000D 主動式探頭採用 SAPBus 接口，適用於 SDS5000X、SDS6000A 和 SDS7000A 系列等示波器。
這些探頭不需要額外的外部電源，並且可以被示波器自動識別。
