射頻微波信號產生器
SSG6000A 微波類比訊號產生器系列
產品特點
- 頻率高達 13.6 GHz/20 GHz/40 GHz
- 電平設定範圍：-130 dBm ~ 24 dBm
- 相位雜訊：-135 dBc / Hz @ 1 GHz，20 kHz 偏移（典型值）
- 電平誤差 ≤ 0.7 dB（典型值）
- 標準調幅調製
- 標準 OCXO 和步進衰減器（0 至 110 dB，10dB 步進）
- 脈衝調變和脈衝序列產生器（可選）

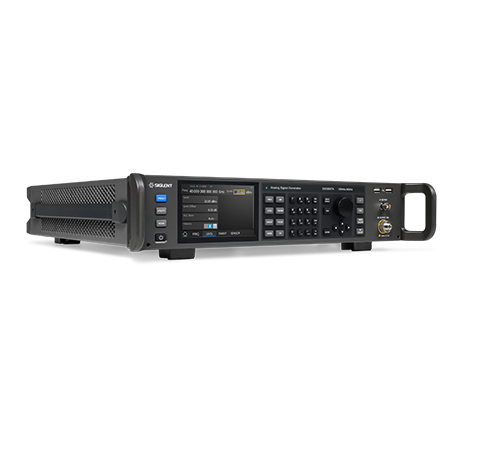

產品圖片
SSG6000A 微波類比訊號產生器系列
產品功能與優勢

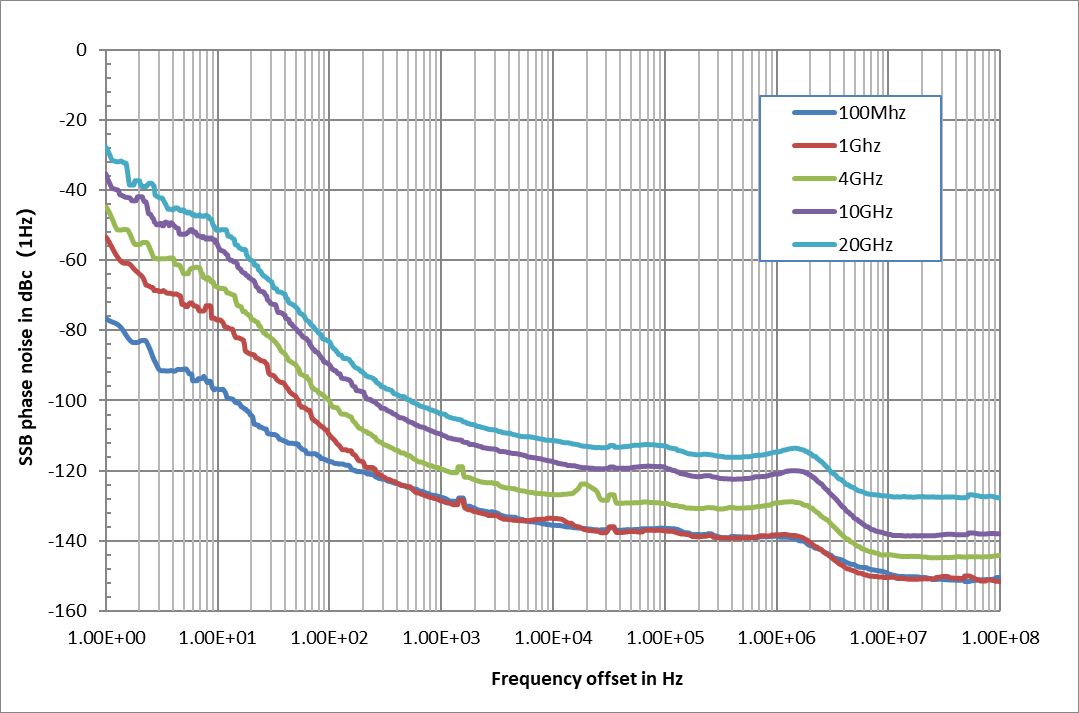

出色的單邊帶相位噪聲
SSG6000A 訊號產生器旨在 100 kHz 至 40 GHz 的寬頻率範圍內提供出色的訊號純度，即使在高輸出功率等級下也是如此。
-135 dBc/Hz 的優異相位雜訊、< –80 dBc 的低次諧波訊號成分和 –155 dBc 的低寬頻雜訊讓您確信您正在測試您的設備，而不是儀器的限制。
加上卓越的頻率和功率穩定性，SSG6000A 是 LO 模擬、接收器、ADC/DAC 和組件測試等應用的絕佳解決方案。
高穩定的輸出功率
SSG6000A在0~50℃的工作溫度範圍內具有較高的頻率和功率穩定性。
長期穩定性對於持續數天或數週的老化和生命週期測試非常重要。
內建標準OCXO參考硬體模組，確保訊號輸出的高精度、高穩定性。
+22dBm的高輸出功率，無需外接擴大機即可測試高功率元件，更準確、更穩定地克服測試系統的損耗。
高輸出功率、低諧波和標準階躍衰減的組合適合用於表徵濾波器和放大器等寬頻微波組件。
脈衝發生器
SSG6000A支援AM與脈衝調變、脈衝序列產生器、功率計控制等功能。
脈衝調變開/關比大於80 dB，上升/下降時間小於15 ns。 脈衝串產生器的脈衝寬度為20 ns ~ 300 s，多達2047個不同的脈衝。
脈衝重複週期可以從 1 更改為最大 65,535，從而產生可用於測試的非常長的脈衝序列。
SSG6000A 產生交錯的脈衝組和脈衝暫停。
每個脈衝的脈衝寬度和脈衝暫停可以單獨設定。
SSG6000A採用步進/清單掃描方式滿足寬頻測試中快速掃描的需求。
