交流電源供應器系列

IT7900E系列回饋式電網模擬器

IT7900E系列産品代表了新一代的可編程，全四象限電網模擬器，同時還可作爲四象限功率放大器，適用於各類並網産品的測試。
例如PCS，儲能係統，微電網，BOBC(V2X）以及電力相關硬體迴路模擬（PHiL）等等。
採用碳化矽(SiC)技術。
IT7900E系列具備能量回收功能，提供100%電流吸收能力，並經由設備回饋到電網，節了用電和散熱成本。
IT7900E系列回饋式電網模擬器採用高功率密度設計，在3U的體積內功率可達21kVA，電壓可達350VL-N。
通過主從併機，可輕鬆擴展功率至1MVA以上。
豐富的操作模式滿足用戶單相，三相，反相的測試需求，反相模式下電壓可擴展至200%額定電壓。
強大的任意波形編輯功能可模擬各種電網擾動波形，是測試和研發實驗室的理想選擇。

產品特點

採用碳化矽(SiC)技術
高功率密度設計，3U可達21kVA
16Hz~150Hz
可作回饋式電網模擬器，全四象限AC/DC源
全四象限功率放大器，特別適用於功率硬體在環（PHiL）測試
恆壓、恆定電流、恆功率三種工作模式
可實現AC/DC/AC+DC/DC+AC四種輸出模式
靈活的工作模式：單相、三相、反相
可編程輸出阻抗，模擬電力線路阻抗
滿足低電壓穿越，相位跳變，頻率變動、諧波注入等併網法規測試
滿足IEC61000-4-11/4-13/4-14/4-28等法規波形測試

產品功能

電壓規格：350/700/1050 VL-N *2
主從均流，併機可達1MVA+，性能不下降
觸控螢幕設計，內建單/三相交流電表及數字示波功能
高速高精度，電流精度高達0.1%+0.2%FS
電壓輸出波形：正弦波，三角波，方波，鋸齒波，梯形波，clip-sine，THD，自定義波形
諧波/間諧波波形合成
LIST/SWEEP/Surge&Sag模式，模擬真實的電網干擾狀況
高達50次的諧波模擬與分析功能，內建IEC61000-3-2/3-12等測試法規 *1
相位角可設
前置USB接口，支援數據和波形的導入導出
提供豐富的觸發配置，同步捕獲待測物電壓波形，實現數據的擷取與模擬功能
自帶Relay Ctrl繼電器控制輸出功能，可實現待測物與電網模擬器之間的電氣隔離
內建USB/CAN/LXI compliant L AN int erface/Digital IO，選配GPIB/RS232&類比量
支援CANopen、Modbus、LXI、SCPI等多種通訊協議

*1 電壓/電流諧波分析，電壓諧波模擬
*2 請參考IT7900高壓系列

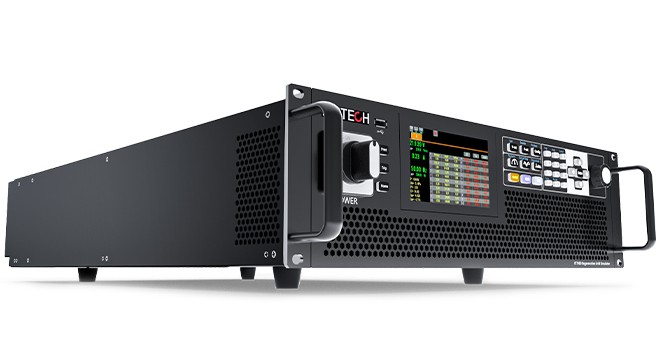

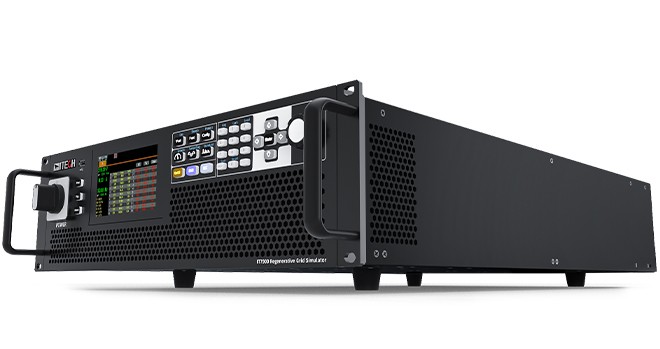

產品圖片

IT7900E系列回饋式電網模擬器

產品功能與優勢

回饋、全四象限電網模擬器

IT7900E系列代表了全新一代的可編程，全四象限電網模擬器，具備100%額定電流source和sink能力，並提供能量回饋功能。
待測物在測試中所産生的能量可以完全經由IT7900E設備回收後廠內直接利用，而非以熱能的形式消耗掉，爲用戶提供「綠色節能」的解決方案。
適用於測試並網型且向電網注入能量的産品，例如併網/離網光伏逆變器的頻率變化，電壓瞬變和直流注入等測試。

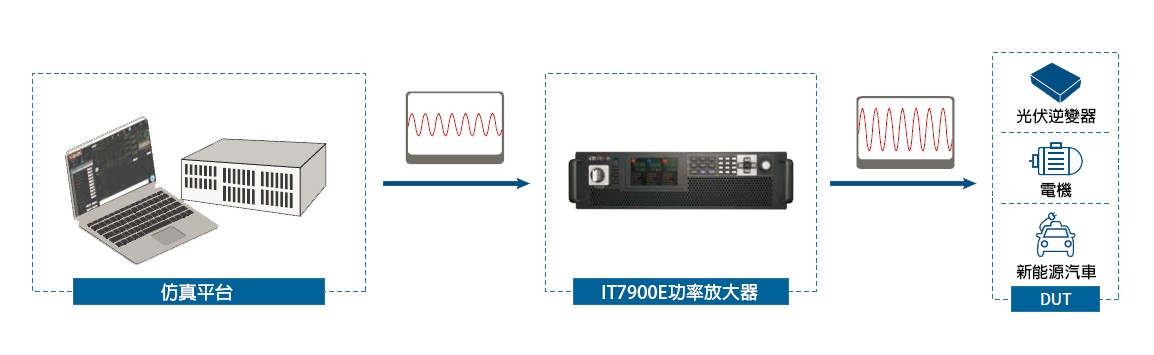

全四象限功率放大器

IT7900E系列回饋式電網模擬器還可作功率放大器使用，以完成微電網，儲能及新能源汽車等領域的功率硬體在環（PHIL）模擬測試。
數字或建模的類比量訊號經由外部類比量介面（選配）輸入之後，可無失真放大，轉換爲真實的電力波形，外部類比量響應時間小於100us。

主從併聯，功率範圍達1MVA+

當用戶有更大功率需求時，可以使用IT7900E系列的主從併聯功能，提高輸出電流、功率能力。
IT7900E系列併聯達1MVA+以上，無需拆裝機櫃即可簡易併機。
IT7900E系列具備主從併機均流功能且自帶同步ON/OFF輸入輸出訊號，保證了並機的同步性。
併機後不但保留所有功能，且精度也不會有任何損失。
讓電源系統的搭建更快速、更有彈性、更節約，無論是單機測試或系統搭建，都可以輕鬆滿足。

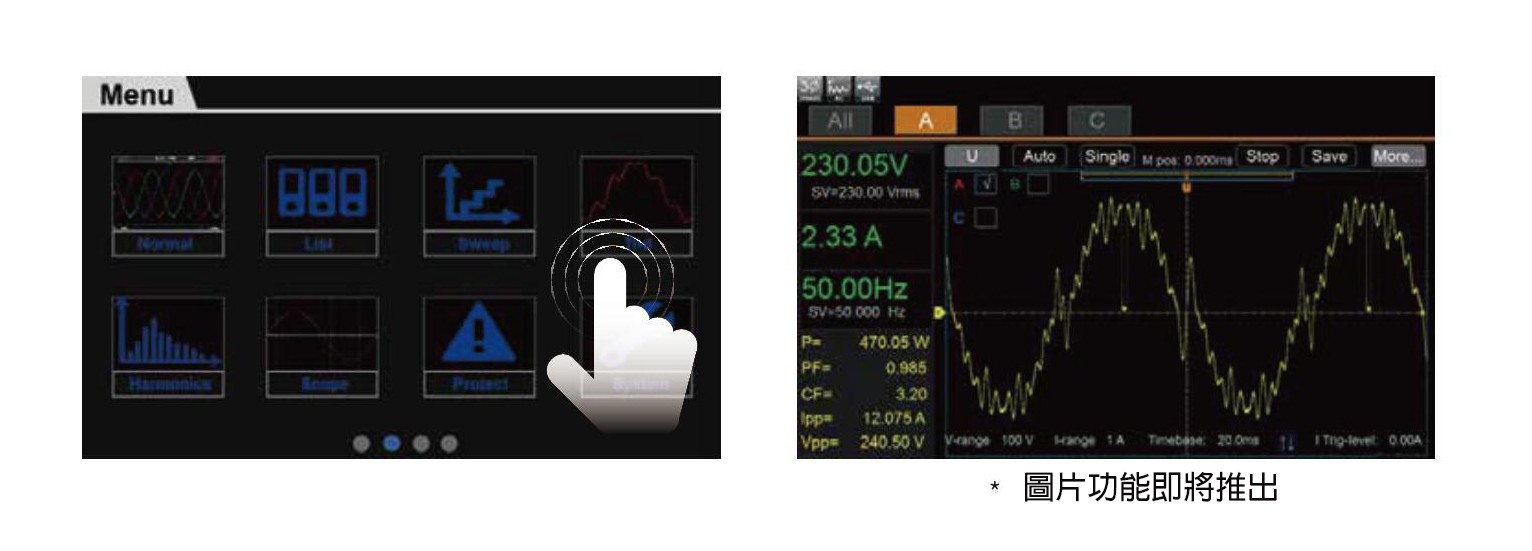

觸控螢幕設計，內建示波功能

IT7900E系列配備了全新的觸控螢幕設計，簡潔直觀的UI介面，配合鍵盤旋鈕設計可以讓用戶直接、快速地進行模式設定和波形編輯等操作。
內建數字示波器功能擷取電壓和電流的時域訊號，相位關係以及執行波形觸發等功能。
示波採樣率高達10us，最多可同時顯示6條示波曲線，用戶無需示波器就可以進行瞬時分析，並及時進行保存。
