IT7900P系列高效能回饋式電網模擬器
IT7900P系列高性能回饋式電網模擬器提供用戶領先的一體化測試解決方案，全系列採用碳化矽(SiC)技術，可以是一台高功率交流電源，也可以作爲電網模擬器和全四象限功率放大器使用 ，同時也是一台回饋式的交/直流電子負載。
全四象限運行，高效的回饋能力可以將電能無污染的回饋電網，滿足環保需求的同時也節省了大量用電和散熱成本。
緊湊式、模組化、高效率的結構設計，使IT7900P可在3U的體積內提供15kVA的功率，主從並聯更可擴展功率至960kVA。
採用基於彩色觸控螢幕的用戶介面，可以直接定義不同波形，豐富的操作模式滿足用戶單相，三相，反相及多通道測試需求，爲測試提供了較高的靈活性，可以廣泛應用於光伏、 儲能係統、新能源車等多個領域。
產品特點
基本特點
- 採用碳化矽(SiC)技術
- 高功率密度，3U可達15kVA
- 電壓可達350 VL-N
- 高效率的能量回饋
- 主從均流，併機可達960kVA *1
- 內建豐富的波形數據庫
- 支援單相/三相/反相/反相模式下電壓可擴展至200%額定電壓
- 支援NORMAL/LIST/SWEEP，任一模式均可疊加Surge&Sag功能
- 觸控螢幕設計，簡潔的UI介面
- 相位角0~360°可調整
- 高達50次的諧波模擬與分析功能，內建IEC61000-3-2/3-12等測試法規 *2
- 可模擬任意波形輸出，支援CSV檔案導入波形
- 電流源模式
- 內建USB/CAN/LAN/數字IO，選配GPIB/類比量&RS232接口
- 多種保護功能，包括自動清保護、瞬時過電壓保護POVP、軟體監控等
- 支援CANopen*3、Modbus、LXI、SCPI等多種通訊協議
來源特點
- 全四象限回饋式電網模擬器
- 輸出頻率：16~2400Hz *4
- 功率放大器，適用於功率硬體在環（PHiL）測試
- 專業孤島測試模式，支援R/L/C及有功、無功功率設定 *8
- 可實現AC/DC/AC+DC/DC+AC四種輸出模式
- 多通道功能，單機可同時測試1~3個待測物 *5
- 可編程輸出阻抗，模擬電力線路阻抗
- 諧波/間諧波波形合成
- 鎖頻與鎖相功能，實現6相/12相電源輸出
- 滿足低電壓穿越，相位跳變，頻率變動、諧波注入等併網法規測試
- 內建IEC61000-4-11/4-13/4-14/4-28等法規波形測試
- 提供豐富的觸發配置，同步捕獲待測物電壓波形，實現數據的擷取與模擬功能
- 選配專業軟體APS4000系列，快速完成民航電子與船舶相關標準的測試（MIL-STD-704，DO160，B787......）
載特點
- 全四象限回饋式交/直流電子負載
- 輸出頻率：16-500Hz

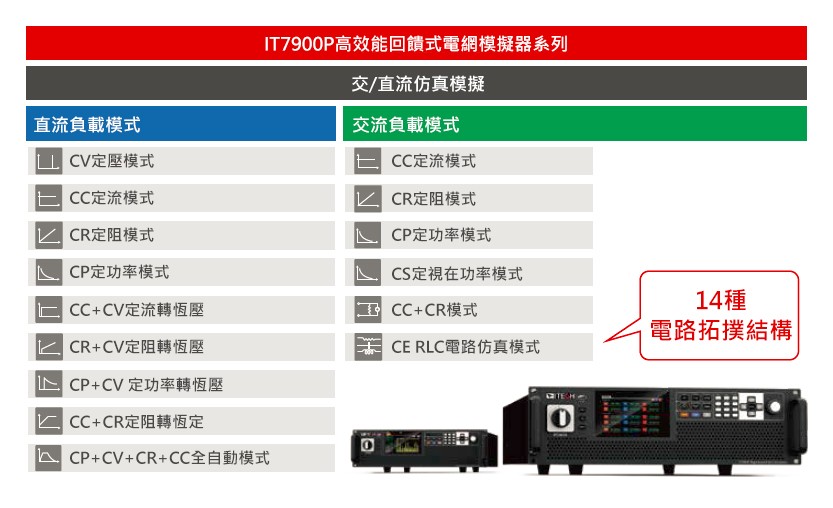

- AC模式下支援CC/CP/CR/CS/CC+CR/CE多種工作模式，
- CE模式可以模擬單相整流RLC、並聯RLC等14種電路拓撲
- DC模式下支援CC/CR/CP/CV等9種工作模式
- AC模式下支援整流和非整流兩種模式
- 可調式波峰因數：1.414 ~ 5.0
- 支援相移功能，範圍爲-180º~180.0º *6
- 單位功率因數1功能可使電流波形隨電壓波形變化，功率因數盡可能接近爲1
- 支援抽載與卸除角度控制，0-359°全範圍都可設定
*1 3U機型最多可並64台
*2 電壓/電流諧波分析，源模式下電壓諧波模擬，載模式下電流諧波模擬，基波≤60Hz
*4 電網模擬器與孤島模擬模式下，16~150Hz
*5 單相機型不具備多聲道功能
*6 開啓整流功能後，相移的設定範圍受峰值因數的約束
*8 多通道模式下不支援此功能

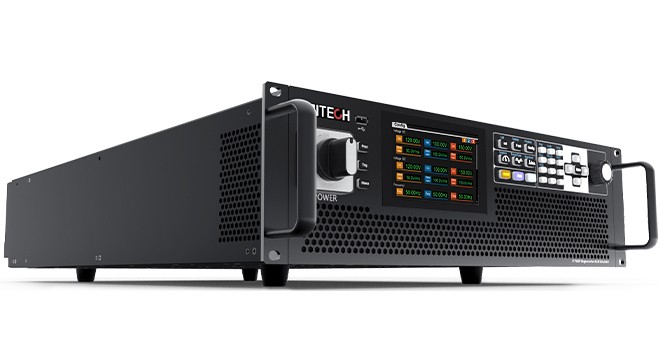

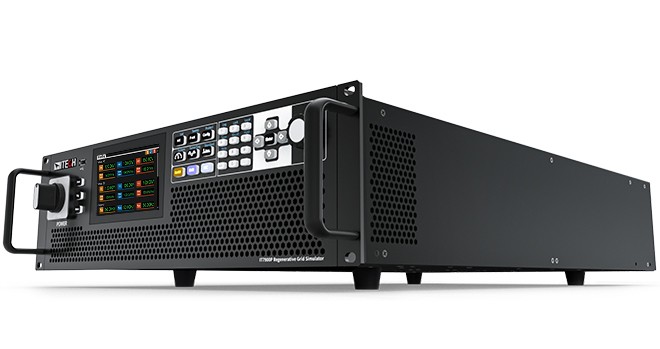

產品圖片
IT7900P系列高效能回饋式電網模擬器
產品功能與優勢
源載一體
IT7900P系列融合了3個設備，用戶可以直接在儀器面闆上選擇將IT7900P當做一台IT7900電網模擬器使用，並且擁有可編程交流電源IT7800的全部功能,也可以選擇當做一台反饋式交/直流 負載IT8200使用。

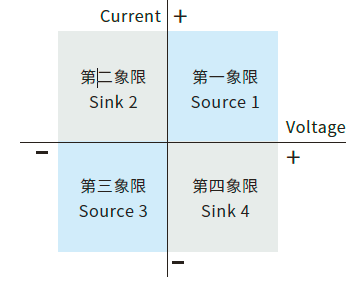

四象限輸出特性
IT7900P系列不但是一台全四象限電網模擬器，同時也是一台全四象限交/直流電子負載，能夠在所有4個像限中運行，良好的雙向能力擴展了傳統設備隻有2象限的模擬範圍。
結合高效的能量回饋功能，適用於測試並網型産品，例如併網光伏逆變器的頻率變化，電壓瞬變和防孤島等測試。
高效率的能量回饋
IT7900P無論是當做電網模擬器或負載使用，交流或直流模式下均提供高效率的能量回饋。
待測物在測試中所産生的能量可以經由IT7900P設備回收後廠內直接利用，而非以熱能的形式消耗掉，爲用戶提供「綠色節能」的解決方案。
專業孤島測試模式，滿足防孤島效應測試
防孤島保護是並網型逆變器必測項目之一。
IT7900P系列內建防孤島保護測試功能，可讓測試人員設定電阻R的有功功率，電感Q和電容C的無功功率，也可以設置電阻R、電感Q、電容C來模擬網間諧振，測試並網 逆變器的防孤島保護功能。
IT7900P孤島測試模式可簡化測試流程，提升測試效率、完成併網逆變器研發試驗、出廠檢測等流程中防孤島保護功能的測試工作。
完整的操作模式

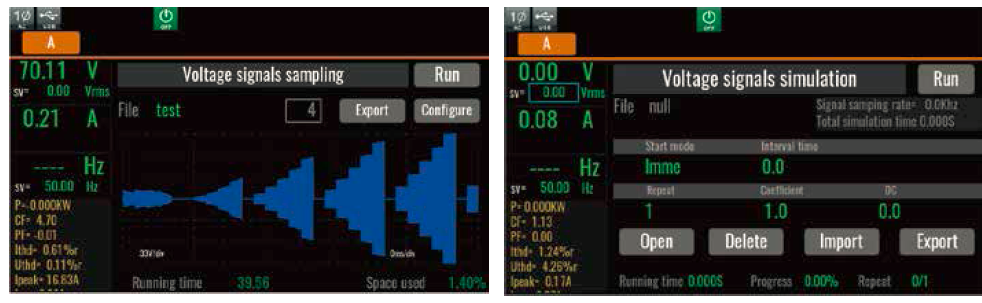

數據的採集與仿真
IT7900P系列整合了先進的基於數字訊號處理器的資料擷取系統，提供了數字示波器、功率表及數位萬用表等量測和波形分析能力。
全系列電流量測精度高達0.1 %+0.2%FS，電壓測量精度高達0.1%+0.1%FS。
同時顯示多達6條示波曲線，不但節約了測試成本，同時也縮短了複雜的連接操作時間。
IT7900P豐富的觸發配置可同步捕捉待測物電壓波形，實現資料的擷取與模擬功能。
用戶可以將採集到的電網異常電壓資料導入IT7900P設備中，複現電網狀態，並且可以對導入的波形進行設定重複次數、偏移等參數。

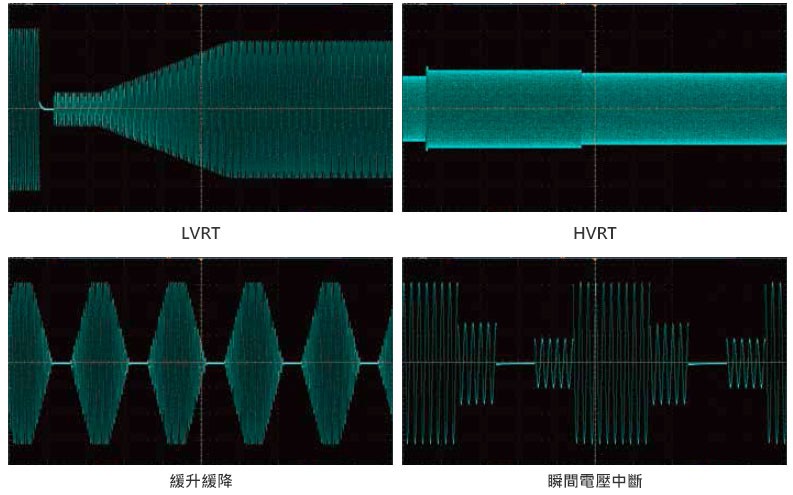

模擬市電再現和低電壓穿越（LVRT）測試
低電壓穿越就是當電網故障或擾動造成電壓跌落時，在一定電壓跌落的範圍內，發電系統不脫離電網而繼續維持運行，甚至還可爲系統提供一定無功以幫助系統恢複電壓的能力。
IT7900P 系列可編輯低電壓穿越的測試條件，配合快速的反應速度可完全符合LVRT 測試要求。
同時，IT7900P系列具備任意波形功能，搭配LIST功能可以透過面闆或程控軟件編輯模擬各種電網擾動波形，例如瞬間掉電，浪湧及電壓緩升緩降等。
