IT7800E系列 高功率可程式交流電源
IT7800E系列是集人性化編程功能，全新觸摸介面以及豐富的數據波形分析能力於一體的全新一代大功率可編程交流電源/直流電源。
採用碳化矽(SiC)技術，高功率密度設計，在3U的體積內功率可達21kVA，電壓可達350V。
通過主從並聯，還可提供高達1MVA以上的大容量交直流輸出。
LCD觸控螢幕設計，搭配直觀簡單的UI介面讓使用者快速流暢的使用操作。
IT7800E系列內建全方位的功率表和任意波型産生器, 可模擬諧波及各種任意波形輸出；用戶可以選擇單相、三相、反相輸出模式模擬不同的測試場景；可編程輸出阻抗、全 方位的測量功能使IT7800E系列廣泛應用於新能源、電力電子、科研院校等多個領域的研發、生産、質檢等多個階段。
產品特點
- 採用碳化矽(SiC)技術
- 高功率密度，3U可達21kVA
- 主從均流，併機可達1MVA以上，性能不下降
- 電壓規格：350/700/1050 VL-N *3
- 高達50次的諧波模擬與分析功能，內建IEC61000-3-2/3-12等測試法規 *1
- 輸出頻率：16-2400Hz，電壓和頻率輸出變動率可調
- 內建單相或三相交流功率表
- 可實現AC/DC/AC+DC/DC+AC四種輸出模式
- 可選擇單相、三相、反相等不同輸出模式，模擬三相不平衡、三相諧波不平衡、缺相測試、相序接反等多種測試
- 諧波和間諧波的波形合成
- 可編程輸出阻抗
- 高電流波峰因素，適用於浪湧電流測試 *2
- 觸控螢幕設計，簡潔的UI介面
- 可模擬任意波形輸出，支援CSV檔案導入波形
- 內建豐富的波形數據庫
- List模式模擬市電再現功能，實現瞬間電源中斷模擬功能
- 可設定輸出0- 360°起始/停止相位角
- 突波陷波Surge&Sag功能
- 自帶Relay Ctrl 繼電器控制輸出功能，可實現待測物與源之間的電氣隔離
- 內建IEC61000-4-11/4-13/4-14/4-28等法規測試波形
- 內建USB/CAN/LAN/數字IO通訊接口，選配GPIB/模擬量&RS232
- 選配專業軟體APS4000系列，輕鬆完成民用航空電子與船舶相關標準的測試 （MIL-STD704，DO160，B787...）
- 支援CANopen、Modbus、LXI、SCPI等多種通訊協議
*1 電壓/電流諧波分析，電壓諧波模擬
*2 峰值電流範圍內，CF最大可達6
*3 請參考IT7800 高壓系列

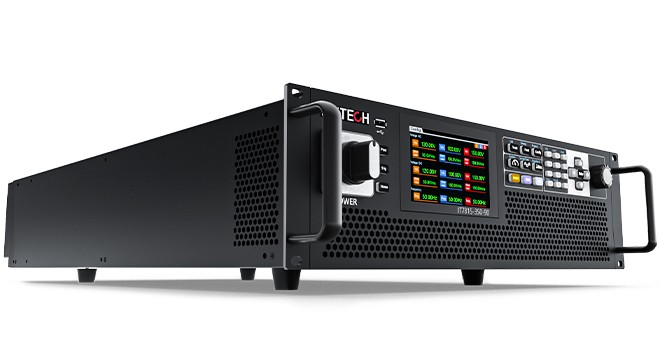

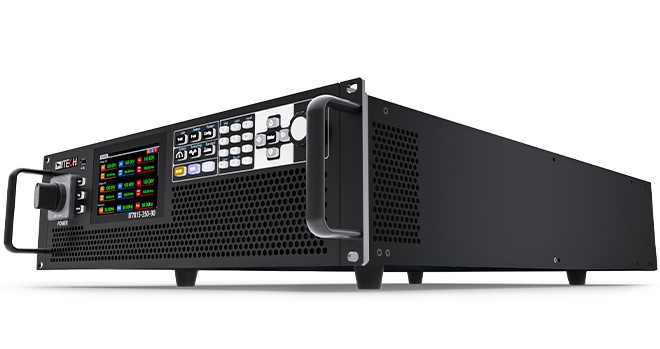

產品圖片
IT7800E系列 高功率可程式交流電源
產品功能與優勢
3U/21kVA 高功率密度設計
IT7800E系列在3U的有限空間裏面，不但提供了高達21kVA的功率輸出，同時電壓輸出可達350V，體積僅爲傳統交流電源的1/12，大大節約了測試空間，
爲用戶提供了可以直接放置在 實驗桌上的高功率測試方案。

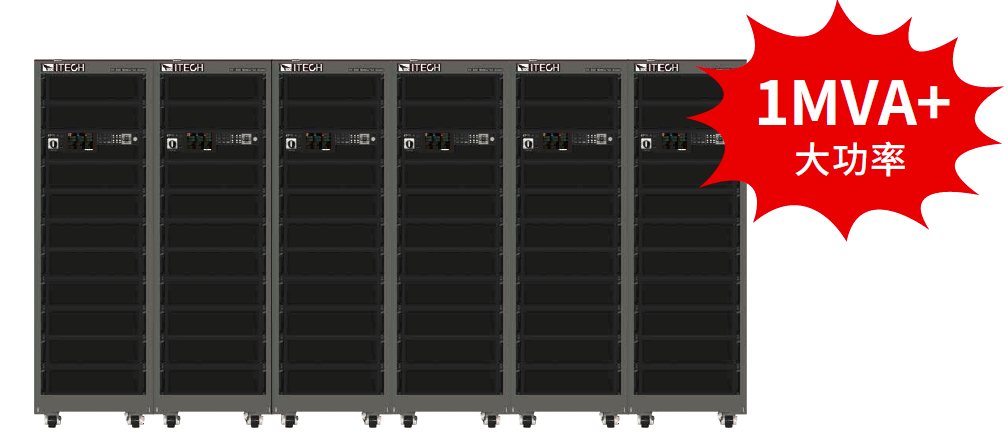

主從並聯，大容量自由組合
當用戶有更大功率需求時，可以使用IT7800E的主從並聯功能，提高輸出電流、功率能力。
IT7800E系列並聯達1MVA以上，無需拆裝機櫃即可簡易併聯機。
IT7800E自帶同步On/Off輸入輸出訊號，保證了併機的同步性，確保多模組同步均流輸出。
併機後不但保留所有功能，且精度也不會有任何損失。
讓電源系統的搭建更快速、更有彈性、更節約，無論是單機測試還是系統搭建，都可以輕鬆滿足。

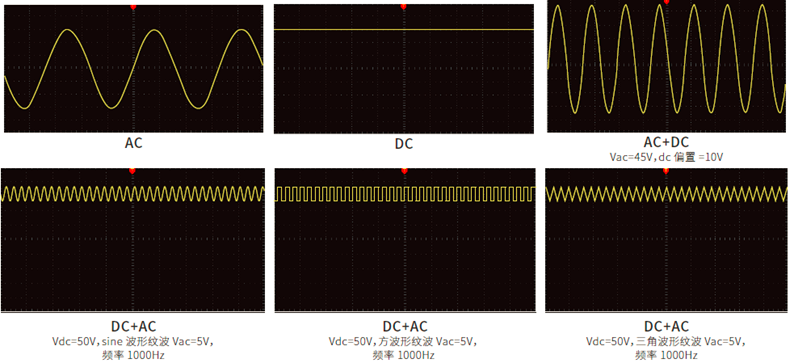

可實現AC、DC、AC+DC、DC+AC各個輸出模式
IT7800E系列可實現AC,DC,AC+DC,DC+AC四種輸出模式，不僅提供純正的交/直流輸出，還可以利用AC+DC和DC+AC輸出模式實現“交流輸出加直流偏壓”
以及“含紋波的直流輸出波形”，爲工程師提供更寬的測試應用。

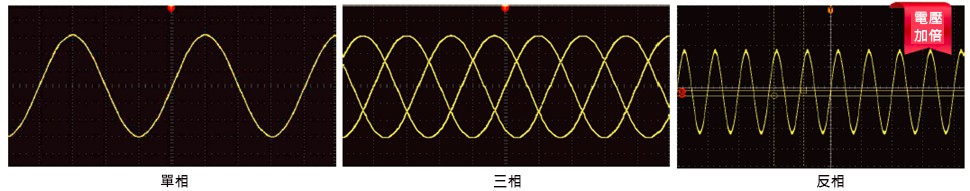

單相、三相、反相
IT7800E 系列提供單相，三相及反相等多種輸出模式，用戶可透過面闆菜單任意選擇。
搭配設備的編程功能，可以模擬三相不平衡，三相諧波不平衡，缺相測試，相序反接等多種測試，寬廣且靈活的使用方式可以滿足不同應用需求。
同時，IT7800E 的反相模式還可以提供用戶高電壓的測試解決方案，電壓提升爲原來的2 倍，功率維持原來的2/3。
例如設定爲350V，選擇反相模式後，實際輸出電壓可達700V。
