IT8700P+ 高速多通道直流電子負載
IT8700P+系列高速多通道直流電子負載是IT8700P系列在速度和精度上的升級版，模組支援主從併機，擴展功率，亦相容於原IT8700P機框，新舊模組可混合搭配。
IT8700P+模組具備更快的動態響應，可實現單模組電流上升速度 12A/ μs。
同時，較低的導通內阻，適合低壓帶載測試。 更快的環路速度，可精準控制電流無過沖，提高測試效率。
三段電流量程，精度更高，紋波更低。
電壓、電流測量速度升級到250kHz，加上內建LAN, USB及RS232接口，支援SCPI協議，使得IT8700P+更利於系統集成，適用於超級電容、燃料電池、鋰電池、高速AC-DC、DC-DC電源 如顯卡電源、通訊電源的研發及産線的測試生産。
產品特點
- 三段電流量程，精度較高，紋波較低
- 支援16個通道模組的主從併機，靈活擴展功率
- 更快的動態響應，單模組電流上升下降斜率 12A/ μs
- 低壓帶載，低至0V的穩定運行，適用於低壓電容、太陽能電池、燃料電池、低壓電源等測試
- 較快的環路速度，精確控制電流無過沖
- 電壓、電流測量速度升級到 250 kHz，更利於系統集成
- 全面的保護功能：OVP/OCP/OPP/OTP、Sense懸空壓差保護
- 相容IT8700P機框，新舊模組可混合搭配
- 具有短路峰值電流測量功能
- 前/後接線端子任意選擇*1
- 8種操作模式：CC/ CV/ CR/ CW/CV+CC/ CR+CC/ CW+CC/ CV+CR (CR-LED)
- 自動測試功能，可自動判定測試結果是否有超出設定規格
- 內建LAN, USB, RS232*2
- CV環路速度可調，搭配不同電源
- 可同步執行多組電子負載模組拉載
*1前面闆端子限流15A
*2 模塊無單獨的通訊接口，可透過主機框接口進行通訊控制
產品圖片
IT8700P+ 高速多通道直流電子負載
產品功能與優勢

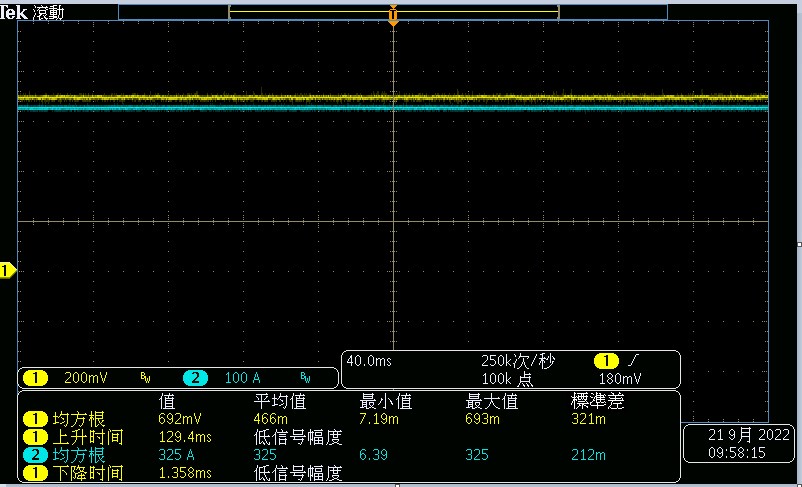

低壓帶載，低至0V的穩定工作
IT8700P+模組具有超低的導通內阻，並有三段操作範圍的設定，於中小量程檔下，最低帶載電壓均<0.1V，大電流量程下，滿電流最低帶載電壓均<0.5V，併機操作後可獲得更低的輸入阻抗，
適合用於測試燃料電池、超級電容、太陽能電池、DC-DC轉換器及其他低壓高電流的電子裝置。
靈活的模組搭配
IT8700P+系列採用可抽換模組式設計，用戶可依需求自由選配不同的模組，並且可以和IT8700P系列的模組混合使用。
而且每個負載模組和主控模組單元之中都有高性能微處理晶片。
它們之間採用平行架構，因此具有高測試速度。
負載模組之間由系統同步控制，也可以同步測試具有多路輸出的電源。

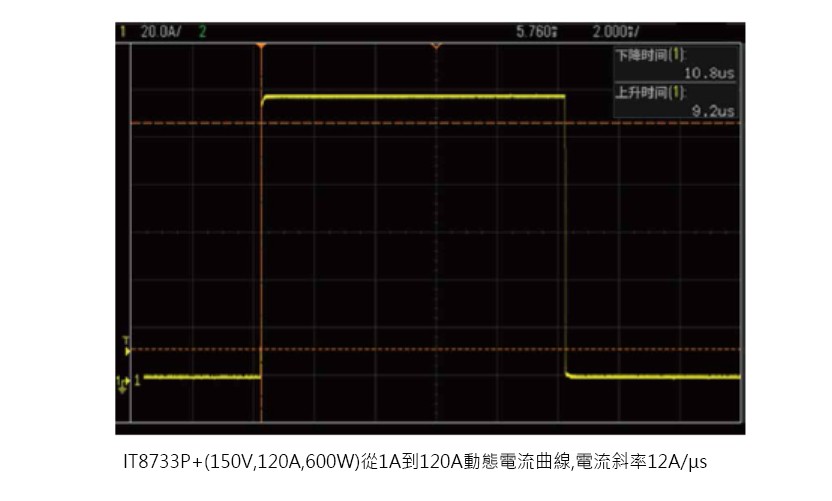

高速動態模式
電源往往對瞬時訊號和動態響應有較高的要求，爲了滿足日益高速的電源的發展變化，IT8700P+提供了高速、可編程的動態時序控制，單模塊電流上升下降斜率12A/ μs，遠 高於前一代産品，可用於通訊電源、intel顯卡電源的高速動態測試。
IT8700P+系列的動態測試功能可分爲連續模式，脈沖模式及翻轉模式。
主從並聯模式
IT8700P+同規格模組之間支援主從並聯，最多可並聯8台16通道，到4800W，併機的同步節拍差最大約4uS，並機均流精度0.1%+0.1%FS。
可應用於多種規格的待測物，功率擴展十分靈活，方便研發實驗室的使用，設備的使用率也高。
此主從並聯具備均流模式，保證動態性能和單機一緻。
三段電流量程，適用於消費電子能源之星標準
IT8700P+電流量程增加到三檔，測量精度更高，適合於電池等對於電流精度有要求的待測物。
第三個低電流操作和測量範圍可爲能源之星消費類電子産品所需的睡眠、空閑和待機模式提供測試解決方案。
此能力無需使用複雜的測試台設備。
當需要在毫安培和微安培級下進行精確的電流設置和測量時，適用於所有類型的消費性電子産品。
