SDS1000X HD 高解析度數位示波器

產品特點

類比頻寬：70MHz，100MHz，200 MHz
垂直解析度：12-bit
即時取樣率： 2 GSa/s
儲存深度： 100 Mpts/ch（單通道模式）
波形捕獲率：500 000幀/秒（Sequence 模式）
低本底雜訊：200 MHz全頻寬下低至70 μVrms

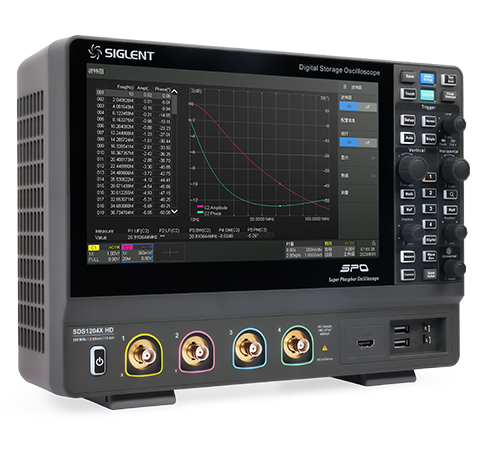

產品圖片

SDS1000X HD 高解析度數位示波器

產品功能與優勢

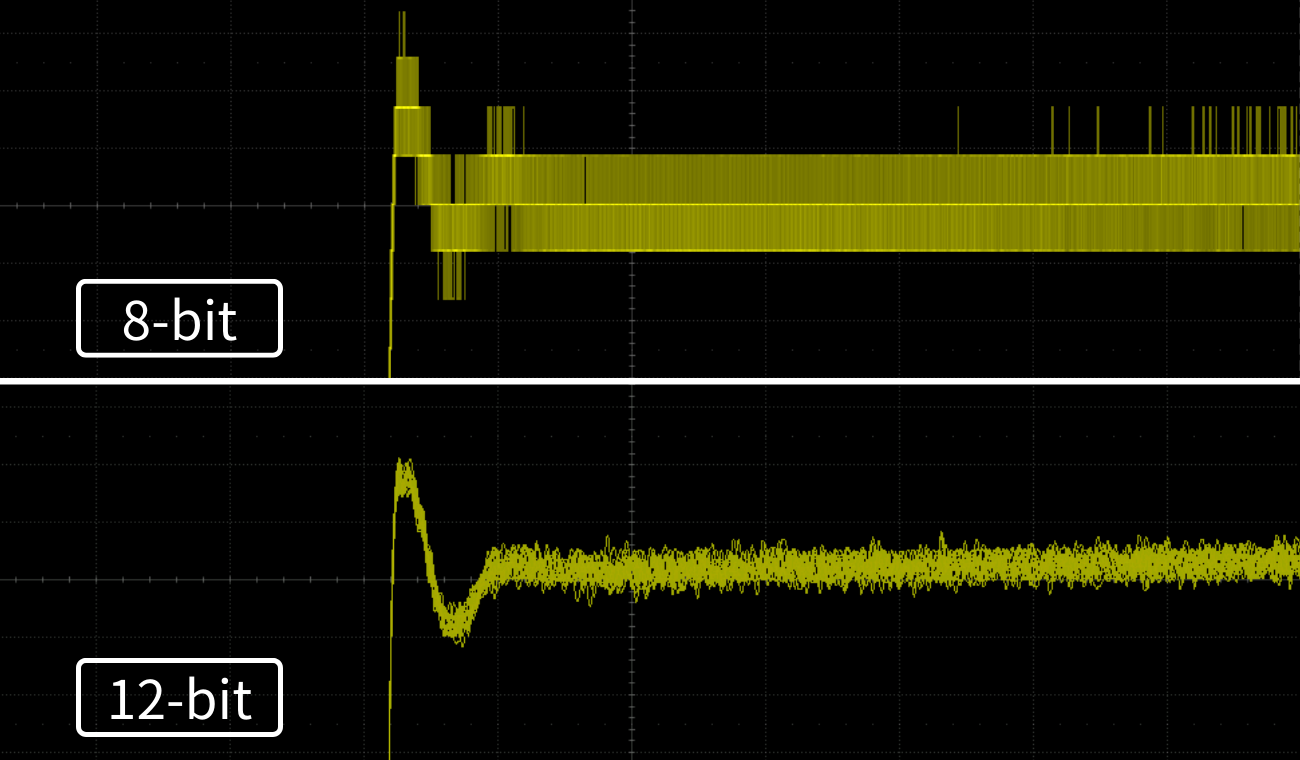

12-bit高解析度取樣：更好呈現波形細節

SDS1000X HD採用了12位元類比數位轉換器，可實現4096量化等級，是傳統8-bit示波器訊號分辨能力的16倍，
再結合優異的本底噪聲，能夠使捕獲到的波形更加「乾淨清晰」地呈現在螢幕上，有利於觀察以及精準測量。

分段採集：高效捕獲異常

分段擷取將波形儲存空間分成多段，每段空間儲存一個觸發幀，最大可擷取80 000個觸發事件，
在Sequence 週期內可最大限度地降低觸發事件之間的間隔時間（小至2.5 μs），提高了對異常事件的捕獲機率。
Sequence模式下擷取的所有波形段可以一次全部對應到螢幕上，也可以透過History 進行單一畫面回放。

數學運算：4路並行提高效率

4個獨立的Math波形，支援20多種常用數學運算，除基本數學運算外，示波器還提供導數、積分、對數等代數運算，
此外還支援公式編輯器自訂運算表達式，用於實現複雜的嵌套運算，數學運算波形和測量結果可用作其他數學運算的參數。

FFT：時域與頻域的完美結合

透過硬體加速的FFT 功能，最大運算點數為2M點，在提供優越的頻譜解析度的同時，仍能維持較高的頻譜刷新率。
支援多種窗函數，支援普通、平均、最大值保持等模式，支援自動標記峰值點並形成列表。

豐富的觸發功能：精準定位觸發事件

SDS1000X HD 系列提供多種觸發模式，可用於精確隔離相關訊號事件,除邊緣、斜率、脈寬和欠幅等簡單的觸發外，還支援複雜的觸發條件，
例如碼型觸發和視訊觸發，此外，也標配豐富的匯流排協定觸發，包含I2C、SPI、UART、CAN、LIN 、CAN FD、FlexRay，
能夠幫助使用者在繁雜的取樣資訊中快速鎖定感興趣事件。

模板測試：高速驗證產品品質

基於硬體的模板測試功能，最高每秒可執行70000次測試。
根據使用者自訂的垂直和水平容限產生模板，透過比較被測訊號是否觸碰模板判斷測試是否失敗，
不僅可以預先設定測試失敗時採集停止以及蜂鳴器告警，還可以將失敗幀自動截圖或存入歷史幀，非常適合長期無人值守時監測異常訊號。

電源分析：輔助電源設計與評估

電源分析功能能夠幫助使用者快速測量和分析電力電子領域中的多個項目，如電源品質, 諧波, 浪湧電流, 開關損耗, 輸出紋波, 瞬變響應等，選擇電源分析功能後，
可根據連接指南正確連接電壓和電流探頭，此外，和波特圖軟體相配合還可以對電源環路響應進行測量分析，在一定情況下可取代昂貴的網絡分析儀，
可廣泛應用在開關功率器件參數測量、電源控制迴路調變特性分析及線路功率諧波分析等領域。
