示波器
SDS800X HD 高解析度數位示波器
產品特點
- 垂直解析度：12-bit
- 頻寬：70/100/200 MHz
- 儲存深度：50/100 Mpts
- 即時取樣率：2 GSa/s
- 波形捕獲率：50萬幀/秒（Sequence模式）
- 7吋觸控螢幕 支援外接滑鼠鍵盤
產品圖片

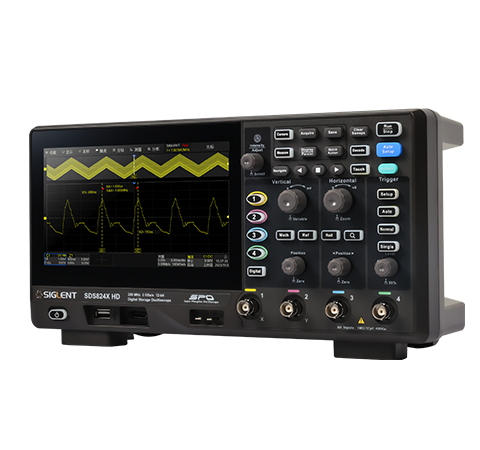

SDS800X HD 高解析度數位示波器
產品功能與優勢

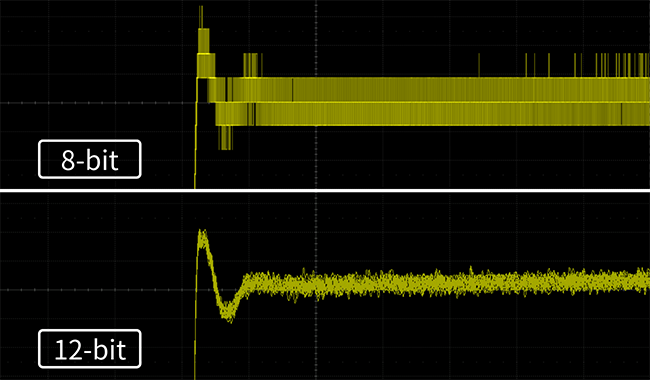

12-bit高分辨率
SDS800X HD擁有12-bit高分辨率，高解析度示波器具有極佳的訊號偵測與顯示能力，有助於分析訊號的細節與特徵，
在高精度電源測試、測量電源漣波、最佳化裝置效能、偵測和診斷引擎控制單元、醫療設備使用等應用中具有極大優勢。

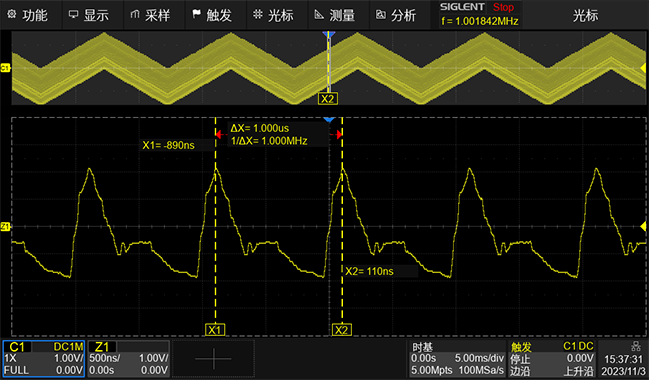

長存儲深度
SDS800X HD最大儲存深度可達100 Mpts，適用於觀察分析長時間訊號、低頻訊號及瞬態現象。
在大儲存深度下，示波器能夠處理的資料量多，計算結果的準確性和穩定性也越高。

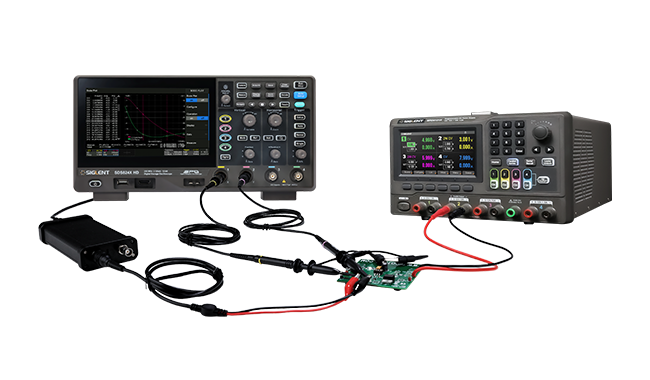

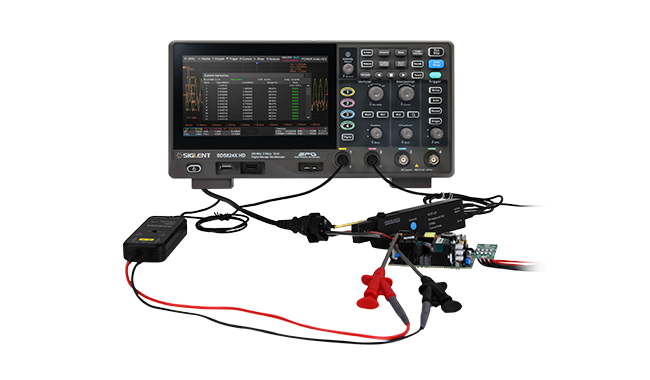

高效率的電源分析
SDS800X HD的電源分析功能搭配鼎陽科技的電壓探頭（DPB5000系列）、電流探頭（CP6000系列），
可以快速且準確地分析電源品質、電流諧波、突波電流、瞬變響應、安全作業區(SOA )等12項參數，
幫助工程師解除繁瑣的手動配置和複雜的公式計算，極為適用於觀察異常諧波、進行諧波分析、評估裝置穩定性、判斷電磁幹擾等測試。
極佳的環路響應測試
SDS800X HD標配的波特圖功能，搭配鼎陽科技的隔離訊號產生器選購件（SAG1021I）或SDG任意波形產生器即可進行迴路響應測試，
提供被測設備（DUT）的頻率響應曲線，輕鬆獲得各個頻率點下的增益和相位值。
同時藉助資料清單、遊標測量、自動測量功能，可對波特圖曲線進行詳細的資料分析，判斷系統穩定性等等。

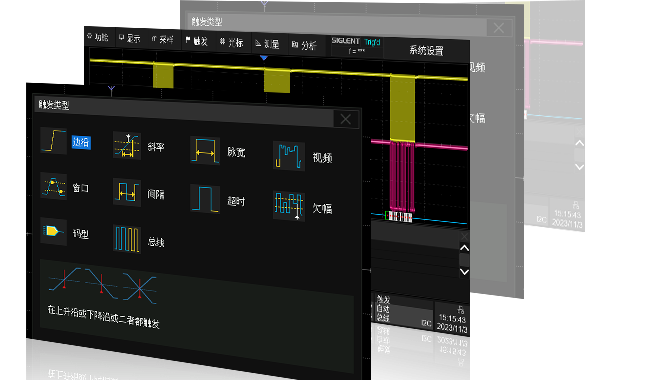

豐富的觸發與解碼
SDS800X HD 具有豐富的觸發功能，包括邊緣、斜率、延遲、建立/保持時間和多種匯流排觸發（串列觸發）。
支援嵌入式產業的 I2C、SPI、UART 協定及汽車產業的 CAN、LIN 協定的觸發與解碼，
能夠準確地擷取並直觀地將匯流排的協定資訊以表格形式或其它方式顯示，穩定進行測試。

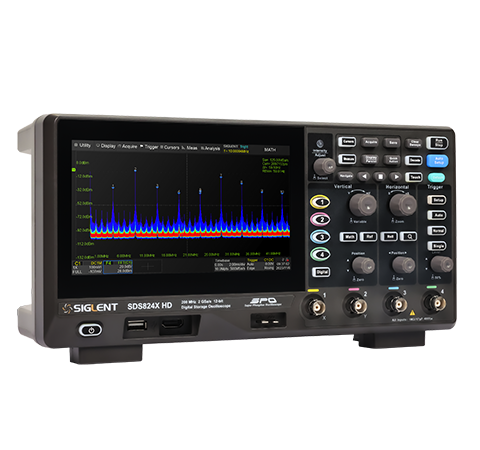

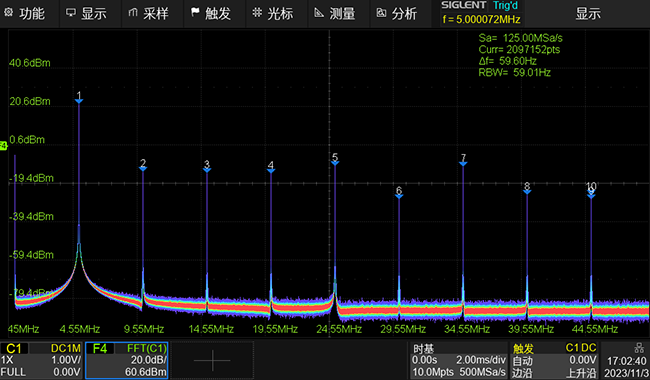

強大的數學功能
內建 FFT 功能，最大運算點數為 2M 點，4 個獨立 Math 波形，支援使用者自訂運算表達式。在優越的頻譜解析度下可更精確的分析訊號頻率成分及能量分佈，輕鬆化身一台頻譜分析儀。
FFT模式下支援多種視窗函數，支援普通、平均、最大值保持等模式，支援峰值偵測，自動偵測雜散頻率並標記形成清單顯示。

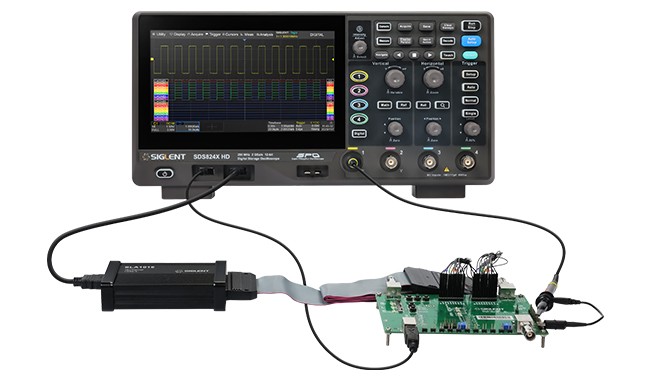

16路數位邏輯訊號分析
SDS800X HD 可搭配鼎陽科技的16路邏輯分析儀探頭選購件（SLA1016），為儀器增加16路數位通道，同時不影響其他測試功能，
實現混合訊號的擷取與分析，快速解決模數混合訊號設計與分析等問題。
