向量網路分析儀

SNA6000A向量網路分析儀系列

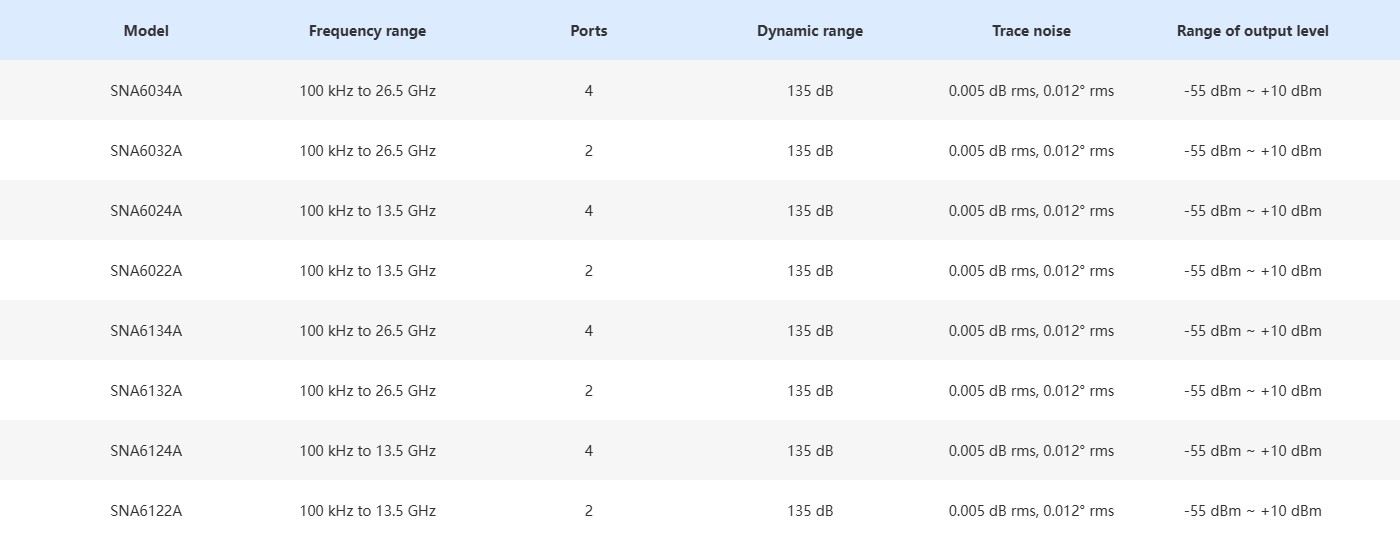

產品特點

• 頻率範圍：100 kHz~26.5 GHz
• 動態範圍：135 dB
• 中頻頻寬範圍：1 Hz~10 MHz
• 輸出功率設定範圍：-55 dBm ~ +10 dBm
• 支援4埠S參數測量、差分（平衡）測量、時域分析、標量混頻器測量等等
• 可選配電子校準件、開關矩陣、機械開關

產品圖片

SNA6000A向量網路分析儀系列

產品功能與優勢

全新架構，更高精度

SNA6000A向量網路分析儀採用了全新的內部架構，具備更強大的資料處理能力，反應速度更快，能輕鬆實現4埠S參數測量，差分（平衡）測量，時域測量、頻寬、Q值等一鍵測量。
且其動態範圍高達135dB，有著極低的相位噪聲，可以幫助工程師在苛刻的測試場景下仍獲得準確可靠的測試結果。

開關矩陣-輕鬆實現多埠裝置測試需求

開關矩陣能讓多埠元件測試的連線變得簡單，也是自動測試系統的重要組成部分，扮演控制訊號流向的角色。
鼎陽科技SSM5000A系列射頻開關矩陣，頻率範圍9kHz~26.5GHz，適配鼎陽科技所有矢網產品，單一可將輸出埠擴展至24個，仍可繼續疊加。
與傳統測量方式相比，使用射頻開關矩陣測量速度大大提升，可以幫助工程師輕鬆實現向量網路分析儀和多連接埠被測物的連接與測試，也極大的適配了生產線使用情境。

混頻器測量

混頻器是微波毫米波系統的重要部件，其特性的好壞直接影響設備或儀器的性能。
在混頻器研發生產的各個階段，都需要對其性能指標進行測量。
傳統的向量網路分析儀只有雙端口，內建1個訊號源，需要利用外部訊號源提供本振訊號才能測量混頻器，不僅操作繁瑣，測量速度慢且誤差很大。
而鼎陽SNA6000A系列向量網路分析儀擁有4個端口，內建兩個獨立訊號源，無需外部訊號源和控制器即可直接測量混頻器的變頻損耗。


脈衝測量功能

SNA6000A內建脈衝調變器和脈衝產生器應用於測試諸如功率電晶體之類的大功率被測器件，以及需要工作在脈衝模式下的模組。
連續波激勵所累積的熱量可能會損壞被測器件，而使用脈衝激勵進行測量可以安全地對這類裝置的特性進行表徵，同時也支持控制外部脈衝產生器和調製器，與外部主脈衝保持同步。


增強時域分析功能TDR

SNA6000A 支援高階時域分析功能（TDR），可精確測量傳輸線的特徵阻抗，並協助定位斷點或短路點的特定位置。
此外，SNA6000A的 TDR 功能還可透過內部模擬產生眼圖，無需額外的碼型產生器，即可高效完成波形一致性測試。
利用眼圖功能可以更直觀地分析訊號傳輸中的雜訊、抖動、碼間串擾等問題。 TDR 功能可廣泛應用於 PCB 板阻抗測試，材料性能測試，傳輸線質量測試中。

材料介電特性的精確表徵與測量

鼎陽科技材料測量的全套解決方案，包括SNA系列向量網路分析儀、MT材料測量分析軟體、KWR42A波導校準件和夾具，可幫助使用者高效、精確的表徵和測量材料的介電特性。
SNA系列向量網路分析儀兼具出色的測量完整性和經濟適用性，透過測量嚮導指引使用者完成材料測量過程，測量結果可用多種格式繪製，幫助使用者更好地分析測量結果，
非常適合實驗室、研究機構及教育教學環境。
