IT6000PV系列 太陽能陣列模擬器
IT6600PV系列演繹了新一代圖形化太陽能陣列模擬器，用於精確地模擬各種太陽能板在不同環境（溫度、光照、陰影衰減、老化度）下的IV輸出特性。
全新的觸控螢幕設計配合圖形化的操作介面，讓使用者快速進行參數設定和波形編輯，測試光伏逆變器的靜態和動態最大功率追蹤效能(MPPT)，為併網逆變器、組串式逆變器、光儲一體機、戶用逆變器等測試驗證提供支援。
作為高功率密度電源的新巔峰，IT6600PV系列在3U的機框內提供雙通道各21kW的高功率密度設計，獨立的兩個通道通過串聯&並聯，輸出更可高達42kW，單台設備即可覆蓋競品3~5台的輸出範圍，滿足各種高電壓、大電流應用。
此系列電壓最高可達2250V，功率可達10MW以上。同時兼具電源與負載特性，實現能量的循環利用，擁有高速的MPPT追蹤速度，可同步控制多達20通道來進行多通道 MPPT 測試。
產品特點
特性
♦ 5吋觸控屏，圖形化的操作介面，即時顯示光伏逆變器的MPPT狀態
♦ 高功率密度，3U內最大可達42kW
♦ 3U內實現完全獨立的雙通道設計，通道之間可串、並聯
♦ 雙向電源，集電源和負載功能於一體
♦ 主從均流，並機可達10MW
♦ 高效率的能量回饋
♦ 內建電池模擬功能*1
♦ 燃料電池模擬*2
♦ 動態響應≤200μs
♦ 標配通訊接口
- USB（USB-TMC/USB-VCP）
- LAN（Rawsocket/Modbus-TCP/Profinet/VNC/VXI-11/Web/Telnet）
- CAN2.0B（CANopen/CAN2.0）
- 數位IO
♦ 選配通訊介面：GPIB/EtherCAT/analog&RS232
*1 如需更高功能，選配BSS2000電池模擬器軟體
*2 選配FCS3000燃料電池模擬軟體
效能
♦ 精確模擬矽、砷化鎵及其他型太陽能光電板的IV特性輸出
♦ 標配多通道太陽能矩陣模擬軟體
♦ 可模擬不同溫度及光照環境下的I-V曲線
♦ 仿真太陽能面板在屏蔽（雲遮）下的 I-V 曲線
♦ 軟體內建EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5種法規動態模型測試，並產生報表
♦ 測試 Static&Dynamic MPPT 效能
♦ 可支援控制20通道MPPT測試
♦ 可透過 Vm,Pm,FF, 法規等參數點自動編程控制 100 條I-V 曲線
♦ 具有 100 條 *128 點曲線和 4096 點精確的程式控制
♦ 支援四點法線上切換功能

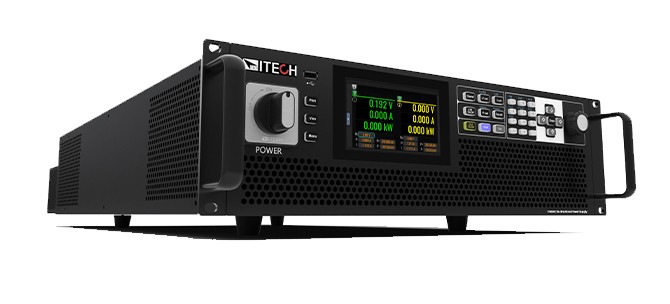

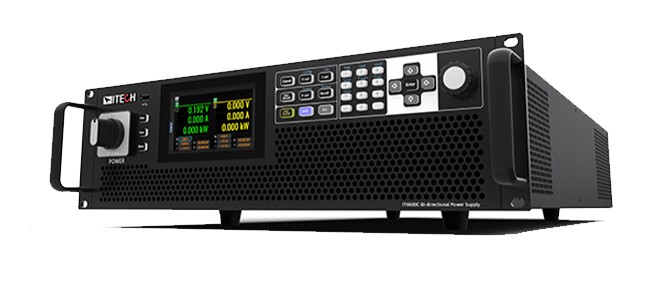

產品圖片
IT6000PV系列 太陽能陣列模擬器
產品功能與優勢

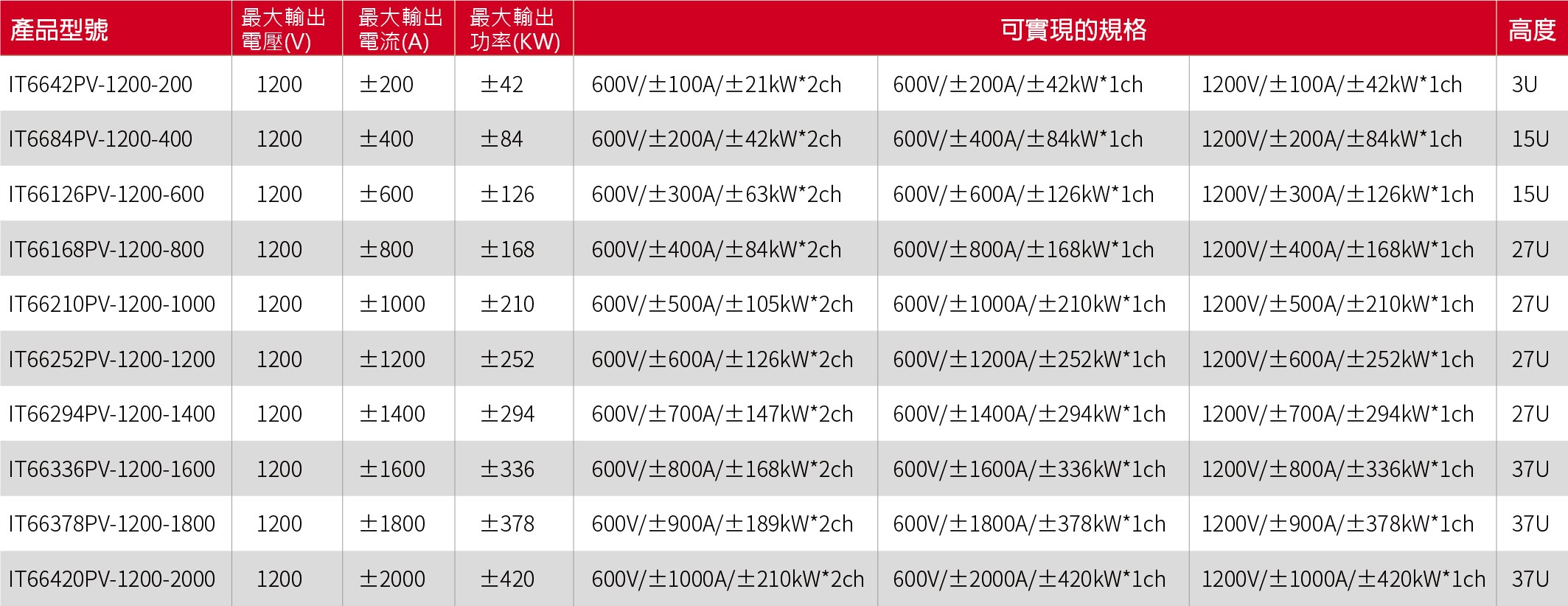

規格一覽

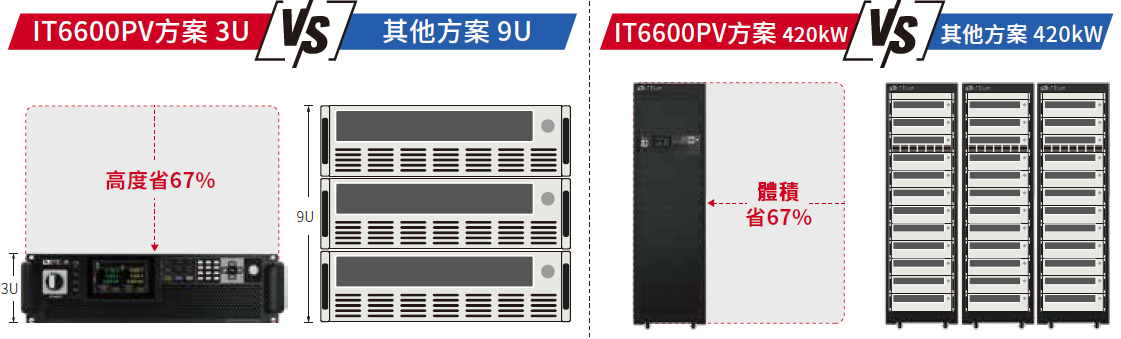

高功率密度
IT6600PV系列以其緊湊的3U機框設計，在有限的空間內提供高達42kW的供電和負載能力，顯著節省了測試空間。
這款設備支援高效能、高功率的測試方案，可直接放置在實驗台上，特別適合空間限制較大的整合系統應用。
太陽能電池數組模擬I-V曲線電源

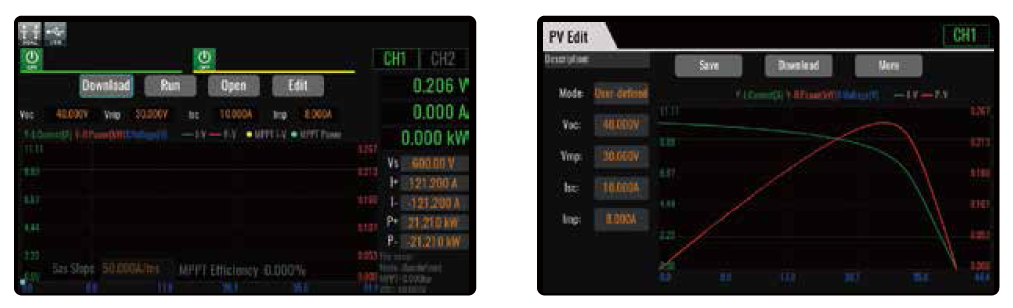

IT6600PV系列配備了專為太陽能光伏曲線模擬設計的SAS測試介面，支援光伏陣列/模組/電池的最大功率點追蹤測試。
在User-defined模式中，使用者可以輕鬆設定Voc(開路電壓)、Vmp(最大功率點電壓)、Imp(最大功率點電流)和Isc(短路電流)等參數，以產生特定的I-V曲線輸出。
Curve模式提供了根據EN50530和Sandia標準的光伏模擬功能，允許用戶根據不同的標準選擇相應的太陽能電池板材料，並透過設定Vmp(最大功率點電壓)和Pmp
(最大功率點功率)參數進行模擬，非常適用於驗證光伏逆變器(PV Inverter)的性能。
完全獨立的雙通道
IT6600PV系列在3U的機框內實現雙通道21kW輸出，每個通道都是完全獨立的隔離設計，可獨立控制和測量。
兩個通道之間還可以進行串聯與並聯，在3U的體積內將功率拓展到42kW，增加了IT6600PV系列的輸出範圍，應對複雜多變的測試需求。
標配多通道陽能矩陣模擬軟體
面對更複雜的光伏測試需求，使用者可以利用IT6600PV系列標配的多通道太陽能矩陣模擬軟體，非常容易地去即時輸出、
測量和顯示光伏逆變器的最大功率點追蹤（MPPT）狀態及其數值記錄。
軟體內建了EN50530 / Sandia等五種主流法規測試程序，使用戶能夠方便地測試光伏逆變器的靜態和動態MPPT效能，並產生詳細報表，
方便與競品進行性能比較。

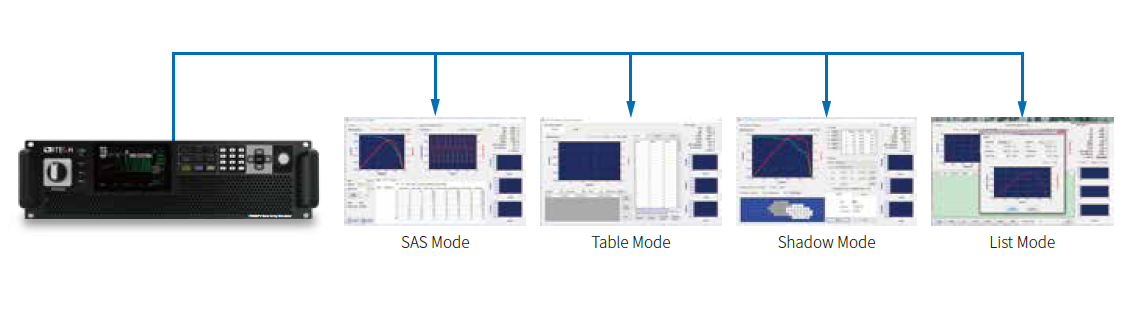

此外，軟體還提供了shadow、Table和List模式，使用者可以輸入 128~4096點的矩陣去編輯任何屏蔽的 I-V 曲線實現動態雲遮效果，
也可以儲存 100 條不同光照、溫度下的 I-V 曲線來測試光伏逆變器在不同氣候條件下的長時間最大追蹤功率。
這些功能為光伏設備製造商在提高產品性能、降低成本方面提供了強大的技術支援。
