直流電源供應器系列

IT2700多通道源載模組系統

IT2700系列多通道源載模組系統提供了超高功率密度，1U主機框可容納多達8個200W模組或4個500W模組，模組可以是雙向直流電源、單向直流電源或回饋直流電子負載，
模組之間支援混搭，同步，相同模組可串並聯，標配LAN、USB、CAN通訊介面、數位I/O介面和免費上位機軟體，適合DC-DC模組、功率器件、通信電源模組、3C產品，
如手機、PCBA、電池類比與測試、光電晶片和電源管理晶元等研發、設計驗證、製造環節中的ATE系統集成。

產品特點

♦ 體積小巧：1U 機架空間，可提供多達8路輸出
♦ 靈活的模組化系統：可混合搭配功率、電平和性能不同的模組
♦ 兩種1U機框，三種模組（單向源，雙向源，回饋載）

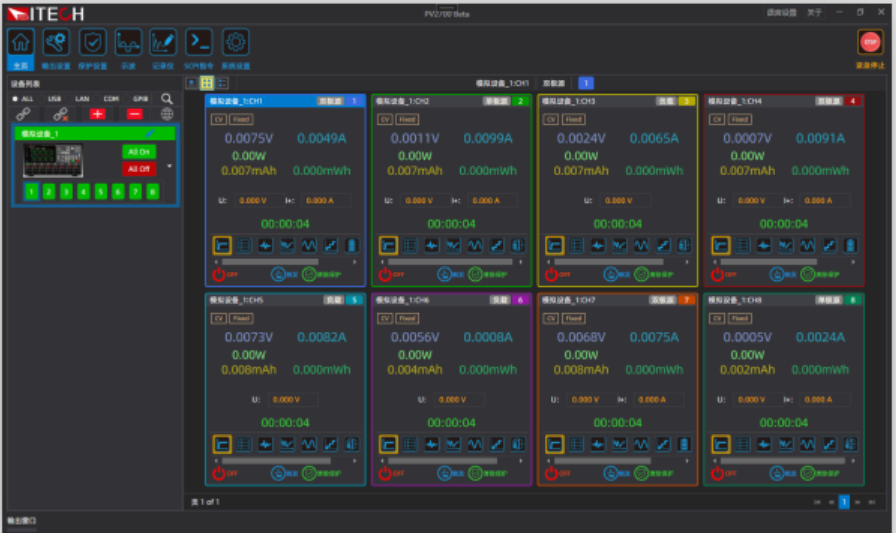

♦ 免費上位機多通道軟體，支援8輸出儀錶顯示
♦ 示波器功能：可對電壓和電流進行數位化轉換，頻率高達200kHz，600kpts*1
♦ 數據記錄功能：高達50kHz採樣率，儀器內部提供2GB記憶體，上位機無限記錄
♦ 電隔離源載模組支援8個模組主從並聯可達2kW *2
♦ 負載功能：支援CC， CV， CP， CR， CC+CV， CR+CV， CP+CV， CC+CR， AUTO， BSIM（電池類比）十種工作模式
♦ 電源功能：具有CV、CC、CP環路，支援內阻的設定
♦ 雙向源模組支援負載模式下的電阻設定
♦ 源載模組均為寬量程功率模組
♦ 單模組電壓高達150V，電流高達30A，功率高達500W
♦ 支援跨機框成組同步控制，通道數無上限
♦ 豐富的觸發輸出和輸入，支援步觸發輸出，可觸發其他模組（採集，示波，數據記錄等）
♦ 測量功能：多輸出/單輸出儀錶顯示、示波器顯示、數據記錄顯示、支援V/I/P的平均值，最小值和最大值，並計算所有輸出的P，Ah和Wh值

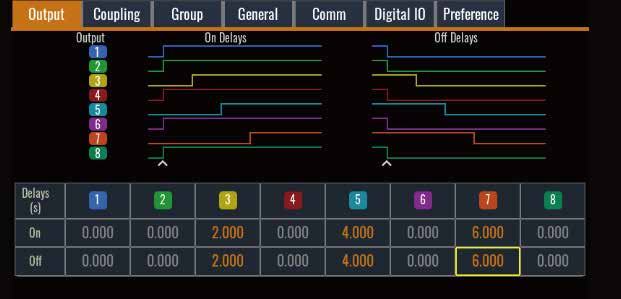

♦ 輸出功能：list功能、任意波形、掃描正弦波、任意波序列、恆定駐留任意波、負載瞬態、電池類比*3、電池測試、OCP和OPP測試*4、輸出開♦ 啟/關閉序列化看門狗功能、支持輸出耦合

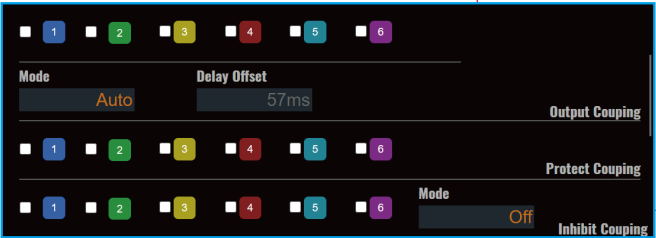

♦ 全面保護：OVP， UVP， OCP， OPP， OTP， UCP， Foldback功能，支援保護耦合
♦ 模組標配防反接功能，自帶功率繼電器，支援防泄放和防浪湧功能
♦ 支援Web控制功能，使用通用的瀏覽器實現所有功能應用
♦ 自適應 100-380 Vac 單相交流輸入，適應全球電壓
♦ 標配LAN、USB-TMC、USB-VCP、CAN通信介面、數位I/O介面，支援U盤導入和導出數據，支援SCPI協定

*1 1U機框的示波器功能可通過PV2700軟體顯示和操作 *2 同機框僅支援一組主從並聯 *3 僅雙向源 *4 僅負載模組

產品圖片

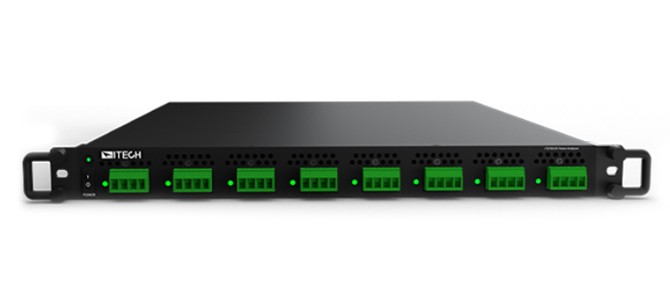

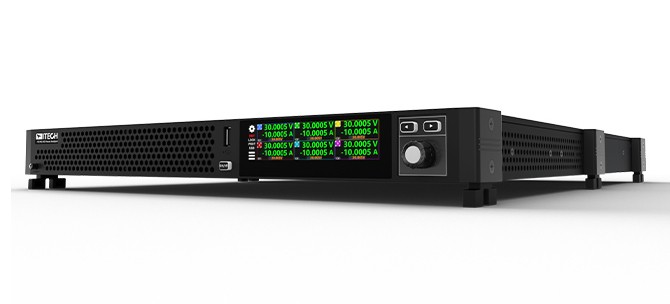

IT2700多通道源載模組系統

產品功能與優勢

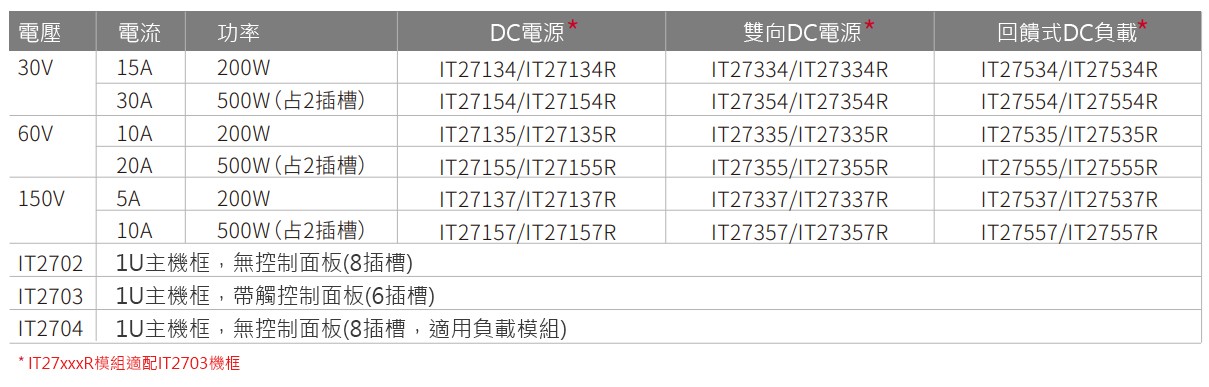

規格一覽

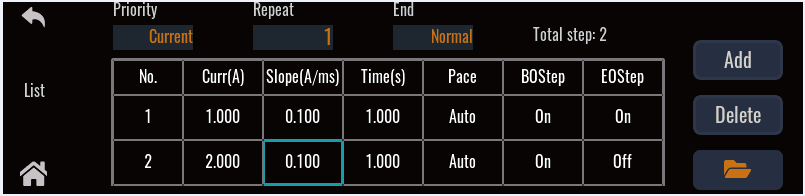

List序列

通過編輯每一步的電壓、電流、脈寬和斜率，可以生成多種複雜序列，讓使用者完成各種帶載波形的測試，導入或導出編輯好的檔。

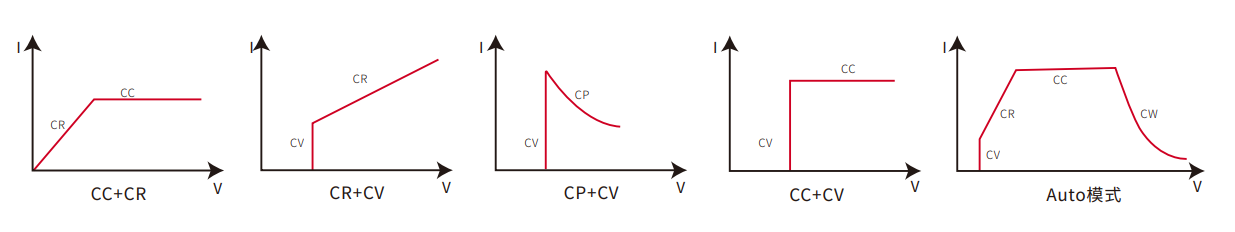

多種操作模式

IT2700負載具備10種工作模式，除了基礎模式CC、CV、CR、CP，還具備5種複合工作模式：CC+CR模式常用於車載充電機限壓、限流特性測試、恆壓精度、恆流精度的測試中，防止車載充電機的過流保護。
CR+CV模式應用於類比LED燈，測試LED源的場合，並測得LED電流紋波參數。
CP+CV模式可取代VON點的設定應用或用於電池的放電測試，電壓設置點可作為截止電壓。
CC+CV功能可用於負載類比電池，測試充電樁或車載充電器的場合，CV工作的同時，限制拉載最大電流。
AUTO模式可在定電壓，定電阻，定電流模式與定功率模式的限制下進行自動切換。
當待測物保護線路損壞時，可通過自動切換機制來避免待測物損壞。
獨有的BSIM（電池模擬）模式可輸出一個電壓，類比一個電池來測試充電器等設備。
