交流電源供應器系列

IT7900 回饋式電網模擬器高壓系列

IT7900 系列產品代表了新一代的可程式設計，全四象限電網模擬器，同時還可作為四象限功率放大器，適用於各類併網產品的測試。
例如PCS，儲能系統，微電網，BOBC（V2X）以及電力相關硬體迴路類比（PHiL）等等。
具備能量回收功能，提供100% 電流吸收能力，並經由設備回饋到電網，節省了用電和散熱成本。
IT7900 系列此次推出的高壓系列產品，電壓可達700 VL-N，甚至可以滿足1050 VL-N。
通過並機，可輕鬆擴展功率至900kVA。

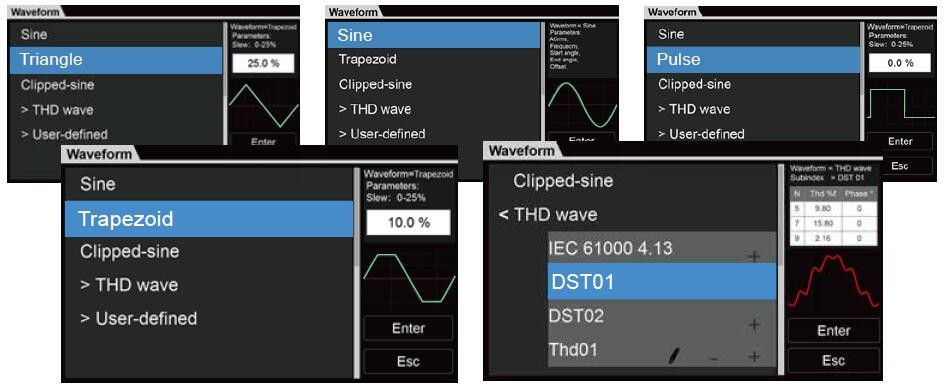

配備觸摸屏設計，簡潔直觀的UI 介面，強大的任意波形編輯功能可類比各種電網擾動波形，是測試和研發實驗室的理想選擇。

產品特點

♦電壓可達700 VL-N，1050 VL-N
♦16 赫茲~150 赫茲
♦可作能饋式電網模擬器，全四象限源
♦恒壓、限流、限功率三種工作模式
♦可實現AC/AC+DC輸出模式
♦三相輸出
♦可程式設計輸出阻抗，類比電力線路阻抗
♦滿足低電壓穿越，相位跳變，頻率變動、諧波注入等併網法規測試
♦內置IEC61000-4-11/4-13/4-14/4-28等法規測試波形*2
♦觸摸屏設計，內置交流功率表及數位示波功能
♦諧波和間諧波的波形合成*2
♦LIST/SWEEP/Surge&Sag*2模式，類比真實的電網擾動情況
♦電壓、電流諧波量測功能，高達50次*1
♦前置USB介面，支持數據和波形的導入導出
♦自帶Relay Ctrl繼電器控制輸出功能，可實現待測物與電網模擬器之間的電氣隔離
♦內置USB/CAN/LXI相容L AN介面/DigitalIO，選配GPIB/RS232
*1 電壓/電流諧波分析，電壓諧波類比
*2 即將發佈

產品圖片

IT7900 回饋式電網模擬器高壓系列

產品功能與優勢

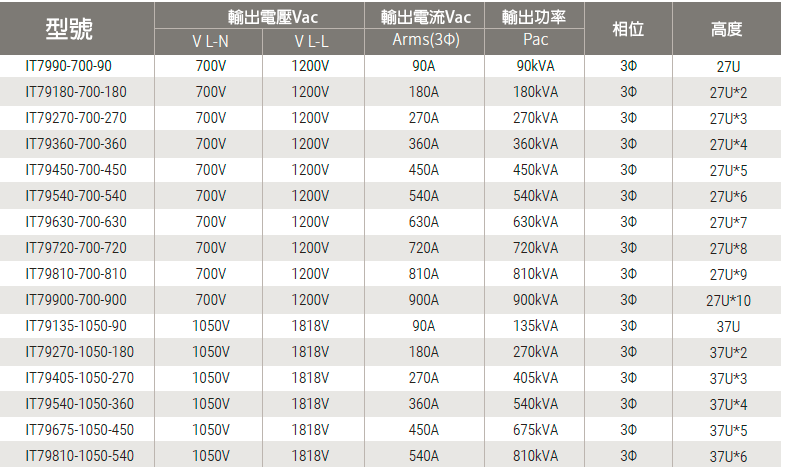

規格一覽

回饋、全四象限電網模擬器

IT7900系列高壓機型代表了全新一代的可程式設計，全四象限電網模擬器，具備100%額定電流source和sink能力，並提供能量回饋功能。
待測物在測試中所產生的能量可以完全經由IT7900高壓機型設備回收後廠內直接利用，而非以熱能的形式消耗掉，為使用者提供“綠色節能”的解決方案。
適用於測試併網型且向電網注入能量的產品，例如併網/離網光伏逆變器的頻率變化，電壓瞬變和直流注入等測試。

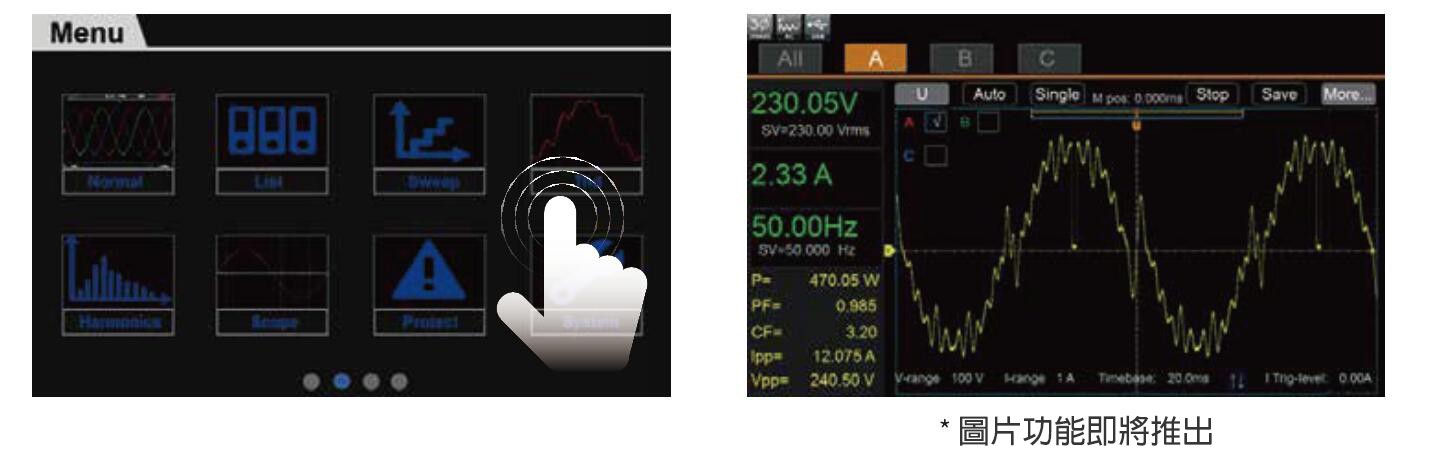

觸控螢幕設計，內置示波功能

IT7900系列高壓機型配備了全新的觸摸屏設計，簡潔直觀的UI介面，配合鍵盤旋鈕設計可以讓使用者直接、快速地進行模式設定和波形編輯等操作。
內置數位示波器功能採集電壓和電流的時域信號，相位關係以及執行波形觸發等功能。
示波採樣率高達10us，最多可同時顯示6條示波曲線，使用者無需示波器就可以進行暫態分析，並及時進行保存。
