SDS5000X HD 數位儲存示波器
產品特點

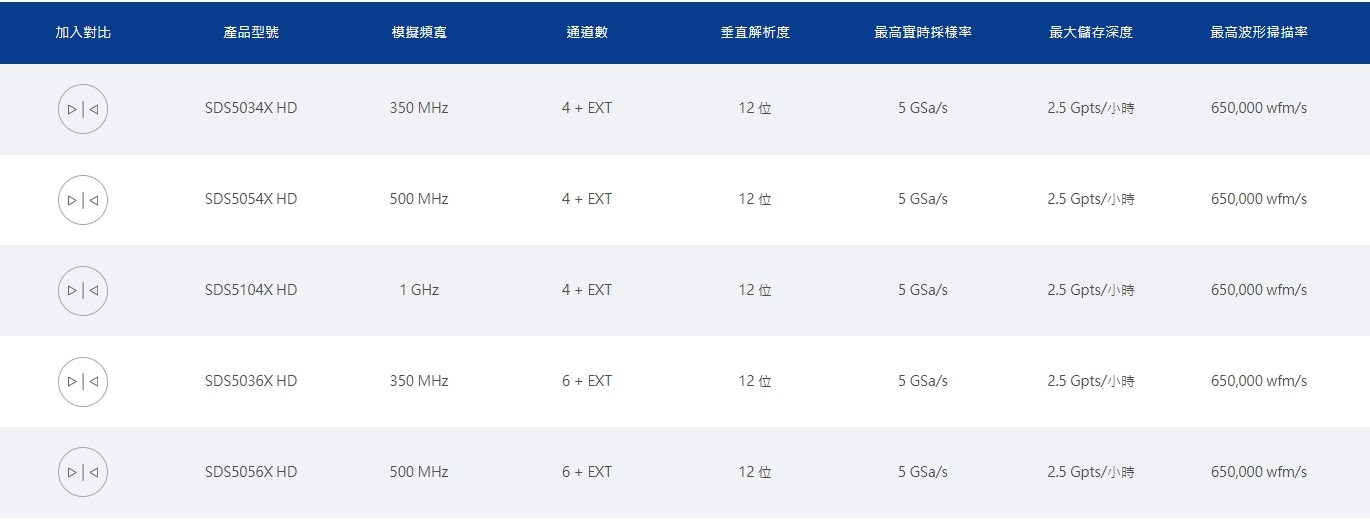

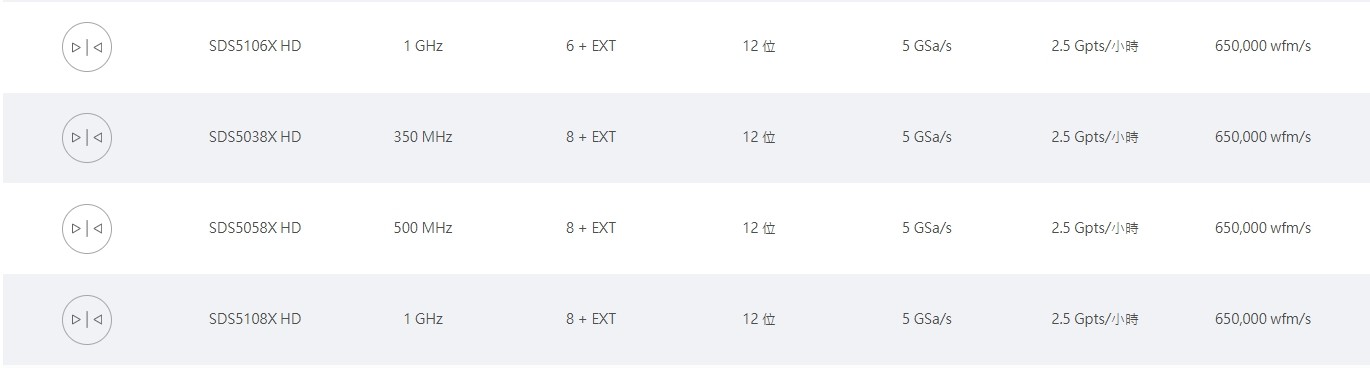

- 350 MHz、500 MHz、1 GHz 型號
- 4/6/8 個類比通道 + 1 個外部觸發
- 16 個數位通道
- 取樣率高達 5 GSa/s
- 波形長度高達 2.5 Gpts
- 波形捕獲率高達 650,000 wfm/s（序列模式）
- 1 GHz 時典型有效位數 (ENOB) 為 8.2 位
產品圖片

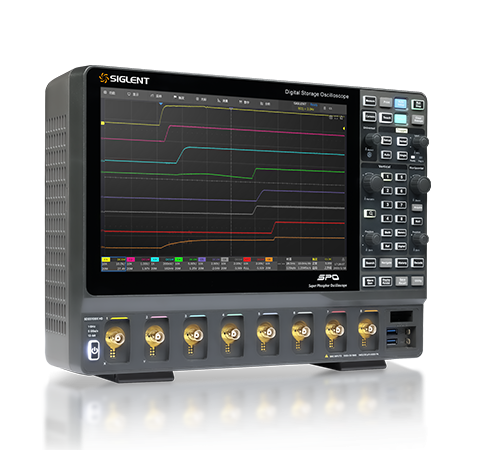

SDS5000X HD 數位儲存示波器
產品功能與優勢

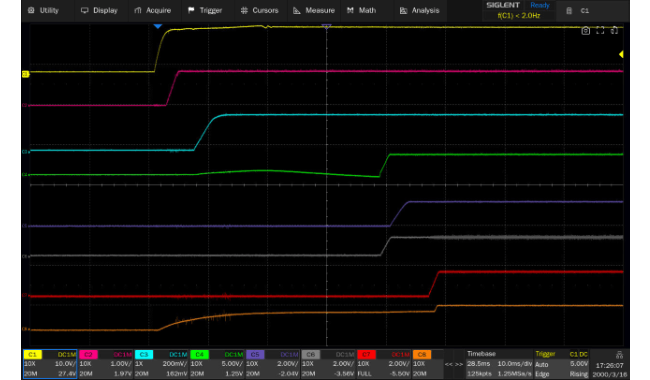

上電時序分析
現代電子系統包含各種晶片和模組，它們的初始化和運作可能會相互幹擾。上電時序測試可確保來自不同電路模組的訊號遵循正確的時序，從而避免衝突並確保系統穩定性。
例如，通訊系統中不正確的上電時序會導致資料傳輸錯誤。隨著電路複雜度的增加，上電測試的挑戰也隨之增加。
SDS5000X HD 可在一次擷取過程中完整擷取所有相關訊號的上電過程，從而縮短測量時間、提高效率並最大限度地減少重複測試造成的誤差。
對於具有 8 個電源軌的複雜電路，此功能可實現一次性測量。

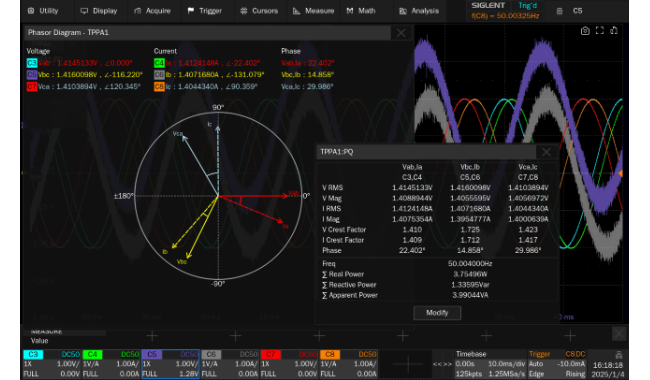

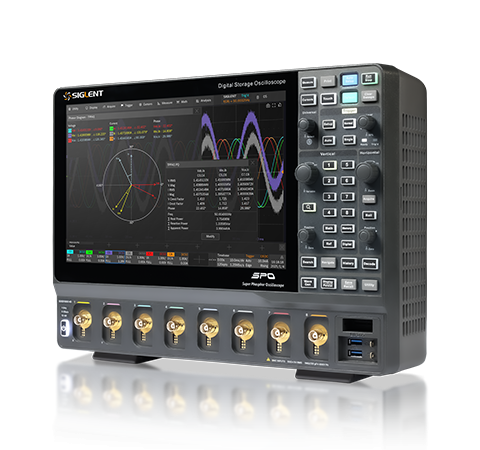

三相功率分析
使用 8 通道示波器進行三相功率分析，可同時連接所有相。它同步測量三相電壓和電流訊號，即時精確捕捉波形和參數。
使用者可以直接觀察和比較相位關係，以確保平衡。
透過快速傅立葉變換 (FFT) 功能，多通道示波器可對三相信號進行諧波分析。
可選的三相分析軟體支援馬達向量圖測試、電能品質評估、漣波分析和效率評估。

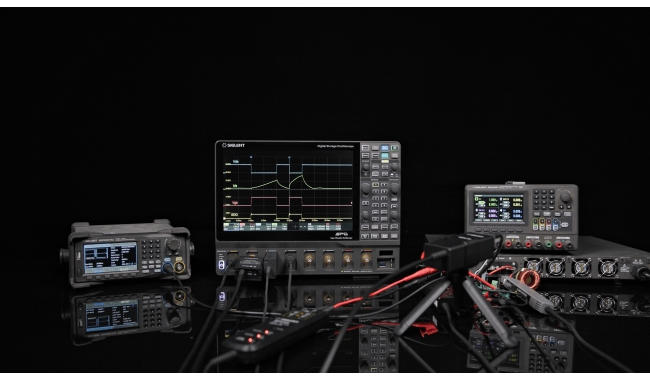

完整的寬禁帶半導體測試解決方案
Siglent 最新推出的 8 通道示波器和光隔離探頭，完善了寬禁帶半導體測試的整體解決方案。
SDS5000X HD 的上升時間可達皮秒 (ps) 級，能夠捕捉碳化矽 (SiC) 和氮化鎵 (GaN) 裝置的快速開關波形。
它可分析開關過程中的瞬態電壓和電流變化，以及過衝和振鈴等特性，從而優化電路設計和訊號完整性。
