IT2800 系列高精密源測量單元
IT2800 系列是外觀緊湊、經濟高效的桌上型電源測量單元，簡稱源表或 SMU。
它集 6 種設備功能於一體，綜合了四象限電壓源，電流源，6.5 位數位萬用表、脈衝發生器、電池模擬器以及電子負載功能。
可搭配 ITECH SPS5000 系列半導體參數測試軟件實現高效率的半導體元件特性表徵測試。
全系列覆蓋了 10fA 到 10A 的電流範圍以及 100nV 到 1000V 的電壓範圍。
除了直流工作模式之外，IT2800 系列 SMU 還能夠進行脈衝測量，以防止裝置本身發熱導致測量結果出現誤差。
5 吋觸摸顯示幕，使來源表具有出色的圖形使用者界面以及各種顯示模式，幫助工程師顯著提高測試效率。
廣泛應用於分離式半導體裝置、功率晶元、被動元件、光電器件、微功耗測量以及材料研究等領域。
產品特點
- 5吋觸摸顯示屏，提供直觀的圖形化和數字化顯示模式
- 集六種設備功能於一體：電壓源、電流源、6 ½數字萬用電錶（DCV,DCI, ohms）、電池模擬器、電子負載及脈沖發生器
- 四象限輸出及量測功能，支援兩線制和四限制量測
- 解析度最高可達10fA/100nV，採樣率最高可達10us
- Graph view、Scope view及Record view三種圖形顯示模式
- SWEEP掃描模式：Linear/Log/ Pulsed Linear/ Pulsed Log及LIST
- SWEEP 掃描模式：Linear/Log/ Pulsed Linear/ Pulsed Log 及 LIST
- 多達16台設備同步功能，具備並行測試能力
- 內建電阻、功率和Math測量功能
- 前置USB介面用於資料儲存、螢幕截圖或測試配置導入
- 豐富的內建介面：Digital IO、USB、LAN
- 豐富的內置介面：Digital IO、USB、LAN
- IT2800和IT2800R兩種機型可選，IT2800R支援後背闆三同軸輸出
- 可選配專業半導體參數測試軟件SPS5000，加速器件特性表徵測試

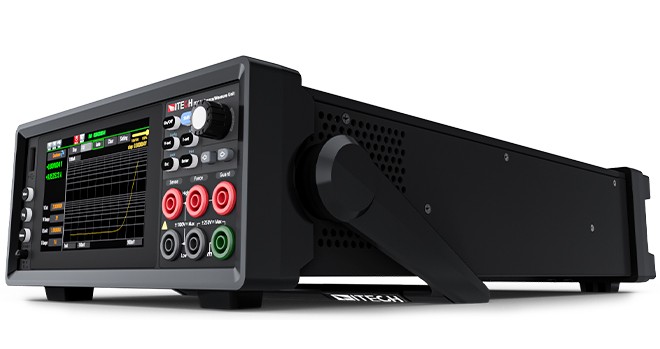

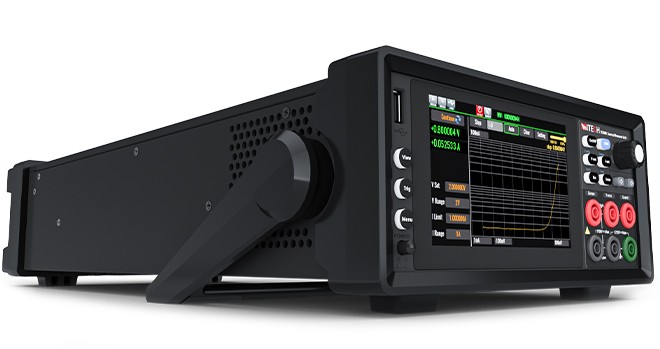

產品圖片
IT2800 系列高精密源測量單元
產品功能與優勢
六合一高精確源表，降低測試成本
傳統的半導體I-V特性測量方案通常是複雜且成本昂貴的，需要多種儀器配合完成測試，如電壓/電流源，脈沖發生器，高精密電壓/電流表等。
不僅佔用有限的測試台架空間，同時工程師需要編程實現多台設備的控制與同步，才能確保測試結果的準確度。
IT2800系列SMU爲工程師提供了一種即經濟又高效的解決方案。

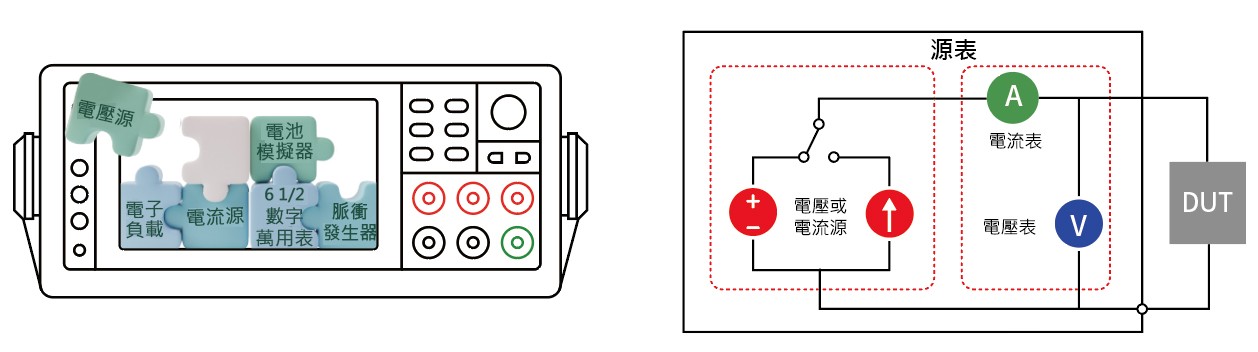

它集六種設備功能於一體，將不同輸出和測量能力整合到緊湊的1/2 2U尺寸中，可精確地輸出電壓或電流以及同時測量電壓和/或電流。
它兼具以下儀器的功能：四象限電壓源、電流源、61/2數字萬用表、脈沖發生器、電池模擬器以及電子負載。
直觀的圖形化顯示，快速獲取産品特性
IT2800系列SMU的前面闆有許多功能，以提高互動式使用的速度，用戶友善性和易操作性。
這些功能包括5吋彩色LCD觸摸顯示屏，USB 2.0 memory I/O埠、一個旋轉導航按鈕、trigger按鍵、功能按鍵以及主流的香蕉插座。
USB2.0內存端口支援輕鬆的數據存儲，測試配置文件導入以及系統升級。

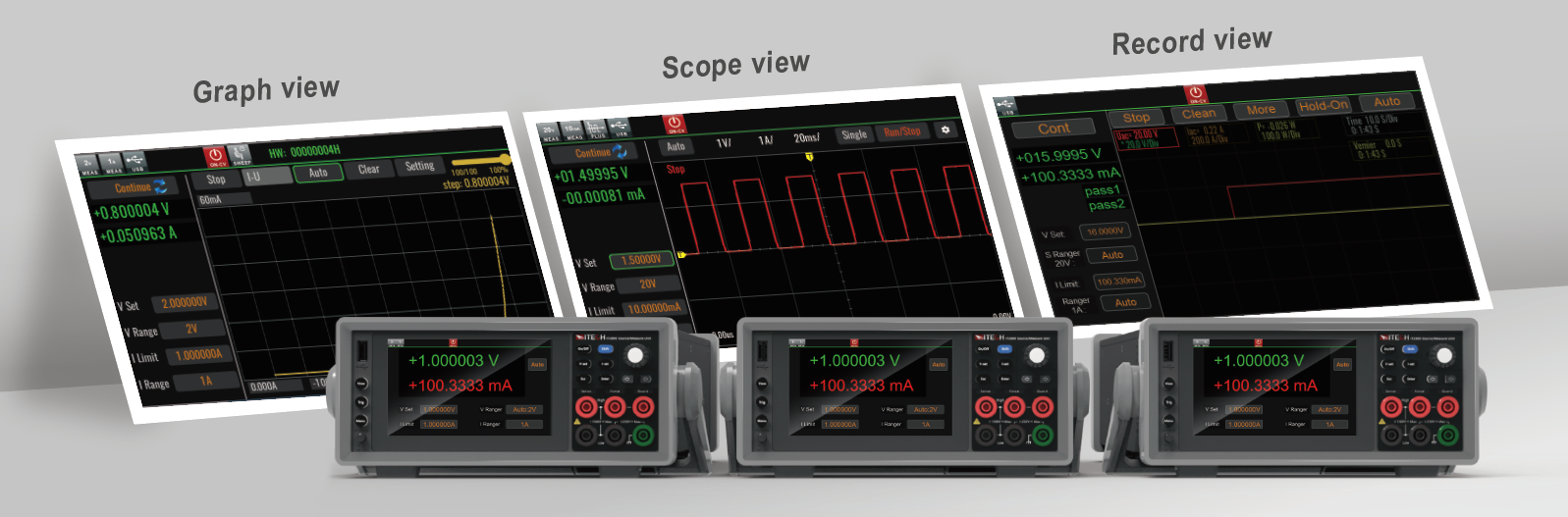

IT2800提供圖形化和數字化兩種測量結果顯示模式，直觀的Graph view，Scope view以及Record view視圖，極大地提高了台架測試和I-V特性分析的效率。
標準掃描和清單掃描功能

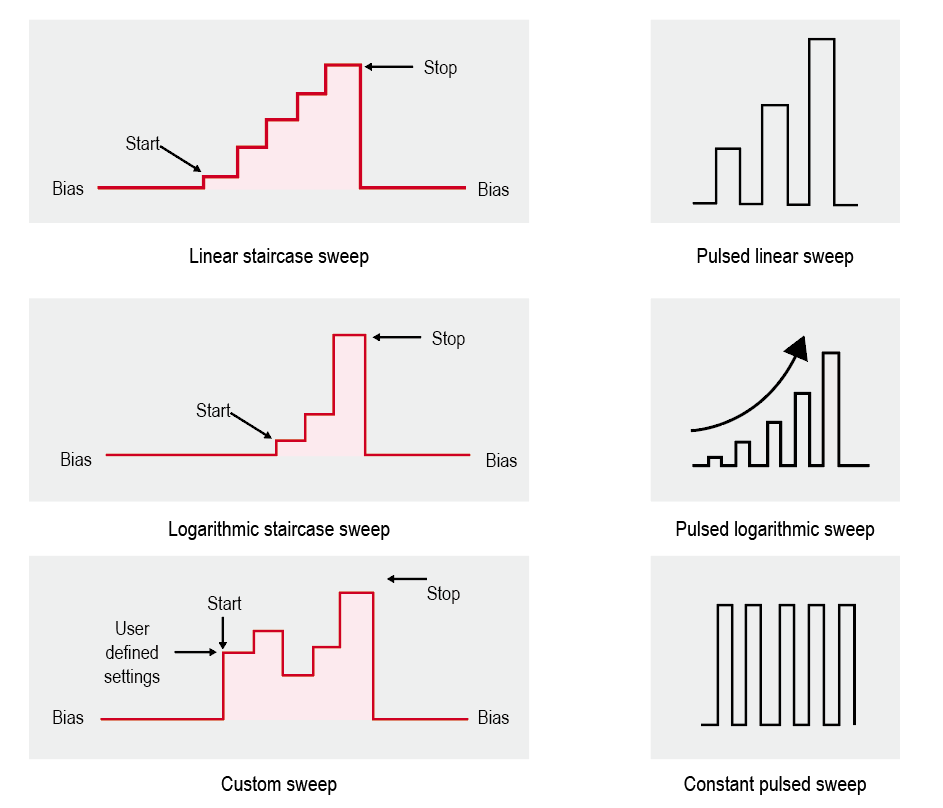

IT2800系列SMU具備標準與列表LIST掃描功能。標準SWEEP模式下，支援線性和對數模式，單次和雙次掃描功能以及恆定和脈沖掃描功能。
列表LIST掃描功能可以有效地執行任意波形輸出，在表徵響應隨應用電壓或電流而變化的測試中非常有用，用戶可以使用Excel導入或面闆編輯的方式，
生成一個任意形狀的掃描曲線，最多可以導入99999點數據，是U-I和I-U特性測試的理想選擇。
電池模擬器功能 電池模擬器功能
得益於源表的四象限工作特性，IT2800系列産品不僅可作電壓源，電流源，6位半數字萬用表，還內置了專業的電池模擬器功能，以幫助工程師更好地研究電池特性對DUT功耗及性能可靠性的影響。
您可以透過自定義（SOC-VOC-R）或常規參數設定模式快速產生電池曲線，並可以任意指定電池的初始SoC狀態，而無需像使用真實電池一樣等待充電或放電，極大地提升了研發和生産測試效率。
