IT-M3600系列 回饋式源載系統
IT-M3600 回饋式源載系統在一台機器內融入了兩台設備，既是一台雙向電源，也是一台回饋式負載，能量雙向流動，一機多用。作爲負載時，其能量回收功能可將吸收的直流電轉化成工頻交流電返回給電網。作爲電源時，也可以被當做一台寬範圍的雙向直流電源使用。 IT-M3600很好的融合了兩種設備的優點，同時其½U的Mini體積也爲用戶節省了空間、時間以及成本。 IT-M3600具備高精度的輸出和量測，適合用於多模組電池、多通道電源、微型逆變器、半導體IC器件等多個測試領域。
產品特點
♦ ½ U的Mini體積，高功率密度
♦ 雙向電源和回饋式負載一鍵切換
♦ 待測物與電網間能量雙向流動
♦ 高效的能量回饋
♦ 電池測試功能
♦ 電池模擬功能
♦ 8種操作模式：CC/CV/CP/CR/CV+CC/CC+CR/CV+CR/CV+CC+CP+CR *1
♦ 多通道獨立控制，實現同步或比例跟蹤功能
♦ 單一控制，並聯運行可達16台
♦ 高速測量，連接16台單機還能保證10次/ S的更新速率
♦ CC/CV優先權設置功能
♦ 支持太陽電池矩陣I-V曲線模擬功能*2
♦ 輸出阻抗可調節
♦ 可設置電壓電流上升下降時間*3
♦ 標配溫度量測功能，通過選配件可測量待測物溫度，並進行過溫度保護
♦ List功能
♦ 多種保護功能：過流/欠流/過壓/過熱/過功率/欠壓保護、電網故障保護和故障存儲、foldback功能、斷電保護功能、Sense感測異常保護功能
♦ 電網狀態自動檢測，實現可靠並網功能
♦ 預充電功能，防止直流加載電流過沖
♦ 通過選配件實現防反接保護功能
♦ 五種選配卡，提供RS232、CAN、LAN、GPIB、USB_TMC、USB_VCP、RS485、外部模擬量和IO等多種通訊方式
*1：複合操作模式隻在負載功能下實現
*2：即將推出，敬請期待
*3：負載隻可設置電流上升下降時間
產品圖片
IT-M3600系列 回饋式源載系統
產品功能與優勢

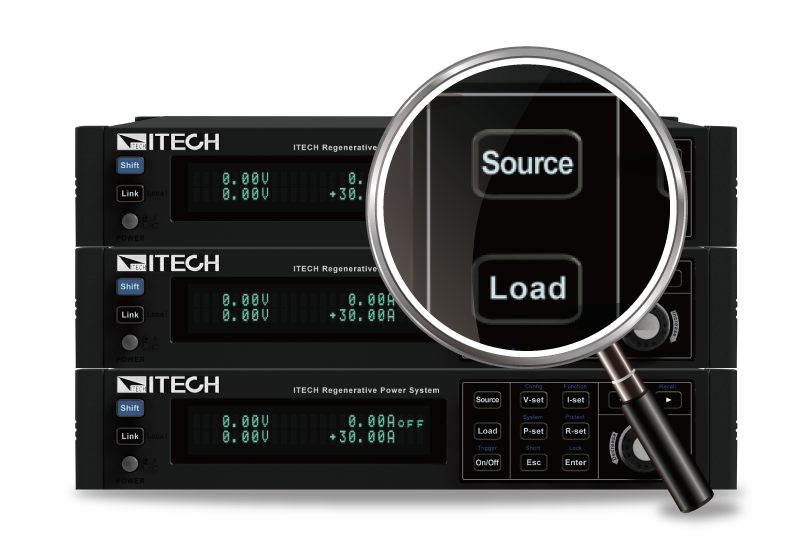

電源/負載 一鍵切換
IT-M3600很好的將兩種設備集合在了½U的小巧體積中，不僅可以當高性能的雙向直流電源運行；也可以當回饋載操作，模擬各種負載特性，並將電能無污染的回饋電網，一機多用。用戶無需通過軟件以及任何終端設備，一鍵即可切換操作模式，避免了在連接設備及操作軟件時花費過多時間，同時也大大的節省了空間和成本。
½ U Mini體積
IT-M3600擁有½U的Mini體積，可提供800W功率輸出，不但具備高功率密度，同時也擁有高分辨率、高精度和高穩定性等特性。輸出電壓可達600V，輸出電流可達30A。全系列共有12個型號，寬範圍輸出設計，一台機器可涵蓋廣範圍的應用需求。

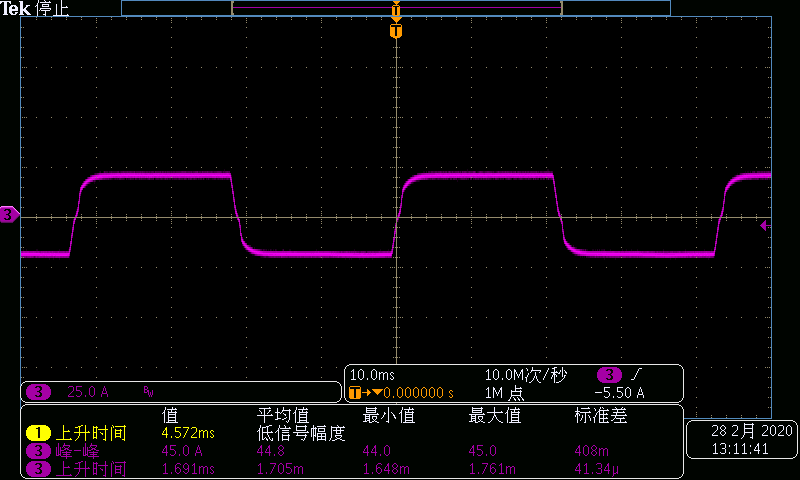

電源/負載 無縫切換
不同於傳統的電源和負載在正負電流切換時，中間會存在短暫的跳變和不連貫現象。 IT-M3600將雙向電源和回饋式負載功能特性集於一體，能夠實現高速的源和載電流模式轉換，從而在輸出和吸收電流之間進行快速連續的無縫切換，有效避免電壓或電流過沖，廣泛適用於電池、電池封裝以及電池保護闆等儲能設備測試。
能量回收效率高
IT-M3600具備能量回收功能，可以回收電能，轉換效率最高可達90%，大大降低了用戶的用電成本，同時也避免使用空調或昂貴的製冷系統，減少噪音。
電池模擬功能

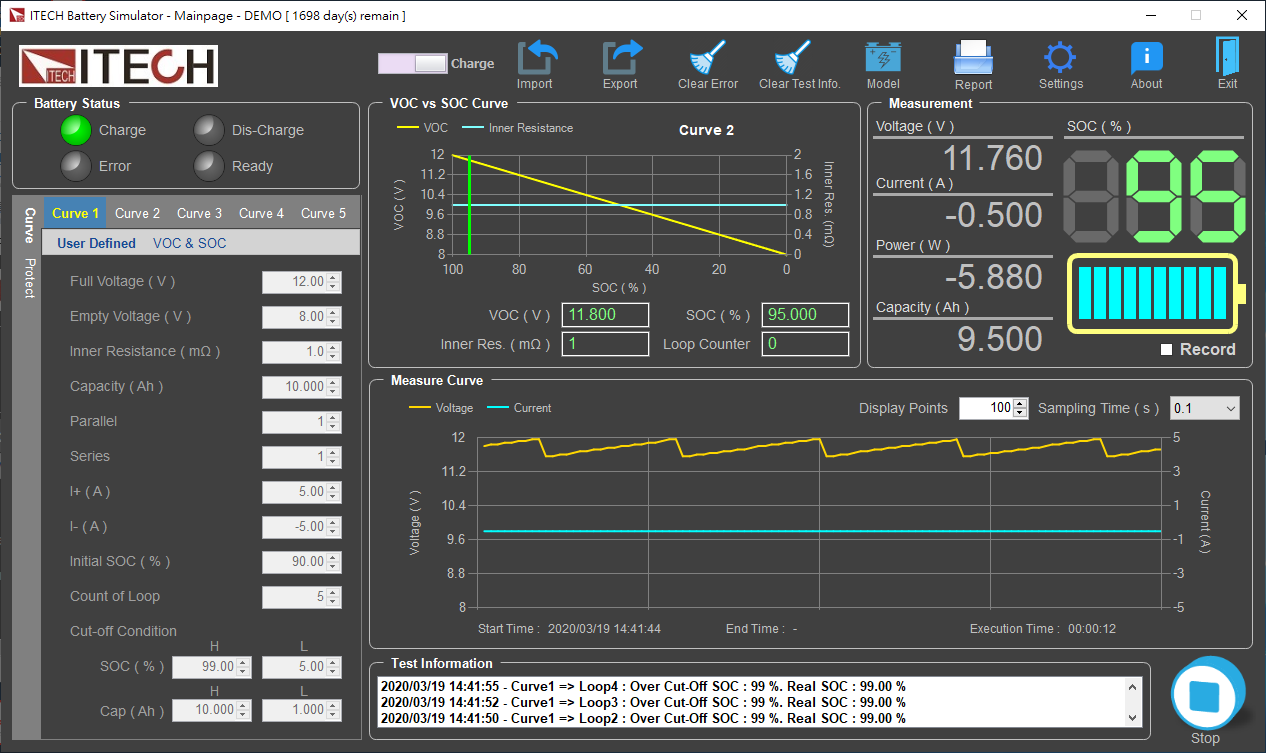

IT-M3600可以模擬多達99片電池串並聯。用戶通過電源前面闆可以設置電池的電壓，容量，內阻，SOC的方式快速定義電池模型。 用戶通過選配ITECH專業的BSS2000電池模擬軟件，可以自行設定電池組常用參數快速建立電池特性曲線，也可以設定電池的初始容量，從而驗證産品在電池不同狀態下的特性。同時，BSS2000支持用戶導入matlab電池模型或通過csv文件導入實際的電池充放電曲線，更加真實的再現電池的充放電特性。 *BSS2000電池模擬軟件測試界面

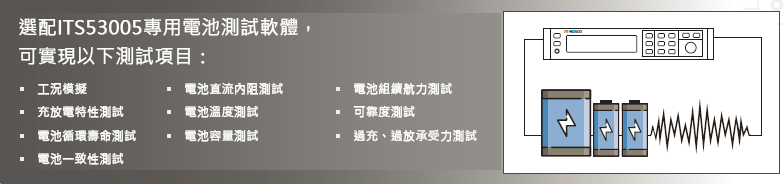

電池測試功能
IT-M3600因其獨特的源載一體設計，以及可變的輸出阻抗，可以模擬電池的充電和放電特性，進行其他各項測試。不但可以應對多個單體電芯的測試，也可針對電池包進行全面測試。同時，也可以實現對電池各種測試條件的設置，和數據處理，繪制測試曲線。
多通道獨立控制，最多可達256通道
IT-M3600具備靈活的多通道的設計架構，用戶可將多台IT-M3600組成多通道源載系統，每台儀器界面都會顯示通道號。將其中一台電源的通訊接口與PC端連接，就可在上位機軟件中獨立控制系統中的每台電源，每個通道可完全獨立操作。 IT-M3600最多可達16*16通道，1個37U機櫃內就可配置64通道，透過並聯功能可支持多種不同功率的待測物測試，不但用戶的使用更爲彈性，設備的使用率也大幅提高。
多種保護功能
IT-M3600具有過流/欠流/過壓/過熱/過功率/欠壓保護、電網故障保護和故障存儲功能，以及斷電保護功能和Sense感測異常保護功能。獨有的Foldback保護功能，用於電源CV/CC切換時關閉輸出，以達到保護某些對電壓過沖、電流過沖敏感的待測物。電網狀態自動檢測功能，遇到電網連線突然斷開時會關閉産品，可以實現可靠並網功能、孤島保護功能。預充電功能可以防止直流加載電流過沖，用戶選購防反接模塊，可以實現防反接保護功能，有效抑制電池浪湧。
多種操作模式
IT-M3600在源載模式下具備CC/CV/CP/CR基礎操作模式。 IT-M3600在負載功能下還具備CC+CR、CV+CR、CV+CC和CC+CV+CP+CR等4種複合式操作模式，可適應於多種場合的測試需求。
CC&CV優先權功能
IT-M3600延續了ITECH的CC/CV優先權概念，幫助用戶解決了長期測試中存在的多種嚴苛問題，使需求的電源高速或者無過沖的應用，變得更加靈活。針對需要電壓高速的測試場景，用戶可以選擇CV優先模式，獲取較快的電壓爬升速度；也可以選擇CC優先模式，輸出電流無過沖，用來測試恆流工作特性的待測物。適用於諸如激光器、集成電路、充放電、和汽車電子的電源瞬變仿真和表徵等多種測試應用。
並聯功能
IT-M3600支持將多台同型號的産品並聯，以創建一個具有更大電流和功率的系統。用戶根據不同要求的電流值，採取主-從操作的方式，最多可並聯16台儀器。 IT-M3600在多機並聯運行後，仍能擁有和單機相差無幾的高速測量能力。
