示波器

SDS5000X 高階觸控式示波器系列

SDS5000X配備10.1英寸觸屏，可快速調整波形位置，設定區域觸發，進行參數選擇和設置。 SDS5000X支持多達幾十種參數測量，如果用傳統的旋鈕進行選擇，無疑會耗費大量時間，觸控螢幕選擇，省時省力。此外，SDS5000X還支持外接鼠標和鍵盤。

網頁遠程控制(Webserver)，無需安裝大容量的驅動程序即可遠程控制示波器，通過後端VGA接口，可進行測量結果演示。同時，SDS5000X也配備了免費的上位機軟件，支持SCPI編程命令。

SDS5000X支持多達11種智能觸發類型，能快速觸發不同特徵的信號。比如使用欠幅觸發（Runt）可快速在設定幅度值處觸發。

特殊的信號使用傳統的觸發類型可能需要進行接近20步的設置步驟，為此，SDS5000X在所有觸發類型上面都增加了區域觸發功能。通過簡單的畫定觸發區域框即可對複雜信號進行‘’一步觸發‘’。

SDS5000X支持的觸發源包括4個模擬通道，16個數字通道，EXT,EXT/5,AC Line。

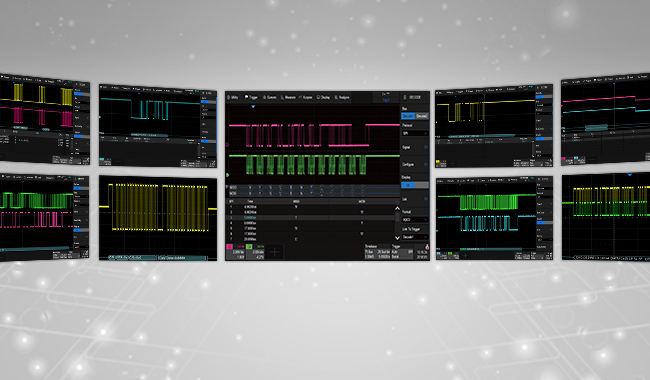

SDS5000X提供多種串行協議觸發和解碼，覆蓋多個行業。

I2C, SPI 嵌入式串行協議觸發及解碼

UART PC串行協議觸發及解碼

CAN, CAN FD, LIN, FlexRay 汽車串行協議觸發及解碼

I2S 音頻串行協議觸發及解碼

MIL-STD 1553B 航空航天串行協議觸發及解碼

SDS5000X目前可支持超過55種參數測量。高級測量功能可同時測量12種參數，並以趨勢圖的形式顯示參數值變化趨勢。打開統計功能可顯示參數當前值，平均值，最小值，最大值，標準差和統計次數。並且參數值分佈情況可以直方圖的方式形象展示，比如在測時鐘抖動時，可直觀看到抖動的分佈情況。

如果要選擇特定的區域進行測量，可使用門限測量功能，然後移動光標進行區域選擇。

測量的信源選擇包括模擬和數字通道以及Zoom之後的信號，MATH波形，Ref波形。

SDS5000X集多種功能於一體，大大節省了空間並給用戶提供了更多的價值。
