IT5100系列 電池內阻測試儀

IT5100系列內阻測試儀是一款高精度、高分辨率、高速度的電池測試儀。採用交流四端子測試方法,可更準確地測試電池的內阻和電壓。 IT5101/5101E電阻分辨率可達0. 1uΩ,電壓分辨率可達10uV。利用外部U盤存儲,可長時間進行統計運算。內建比較器功能,可自動判斷電池參數是否符合標準,統計合格率,適合各種電池的檢測和分揀。內建GPIB/USB/LAN通訊接口,支持SCPI通訊協議。 IT5102單機支持16通道電池的測量,至多支持17台儀器級聯,將通道數擴展至272個,對於提高測試效率有很大幫助。內建LAN / RS232通信接口,IT5100系列電池測試儀廣泛應用於手機鋰電池、蓄電池以及動力電池等各種電池的測試 。

產品特點

大屏幕LCD顯示屏:電池內阻和電壓同時顯示 電壓測量範圍:10uV~300V *2 電阻測量範圍:150uΩ ~ 3000Ω *1 三段電壓量程、七段電阻量程的自動或手動測試 *3 同時測試電阻、電壓,速度高達125次/秒 *4 GPIB/USB/LAN通訊接口,支持SCPI協議 支持統計運算,通過USB存儲數據 比較器功能:HI/IN/LOW顯示分選結果 調零功能:全量程短路清零 交流四端子測試 訊響報警 IT5102單機高達16通道測試 ,且支持達17台主從連接擴展 *5 支持電池在線測試 *6 可配合ITS5300電池充放電測試系統進行自動化測 *1:IT5101E爲15mΩ ~ 3Ω, IT5102/5102E爲0.01mΩ~2Ω *2:IT5102/5102E爲0~60V *3:IT5101E、IT5102/5102E電阻爲兩段量程 *4:IT5101/5101E在Ex_Fast模式下 *5:IT5102E爲8通道 *6:IT5101/5101E僅支持離線測量,IT5102/5102E同時支持在線和離線測量

產品圖片

IT5100系列 電池內阻測試儀

產品功能與優勢

應用範圍

♦ 低電流的條件下來表徵機電元件的低阻特性 ♦ 各種接觸電阻的測試 ♦ 堿性電池、鉛蓄電池的劣化情況測定及壽命評估 ♦ UPS檢測 ♦ 蓄電池出廠檢驗 ♦ 超級電容等效電阻(ESR)測量 ♦ 鋰電池內阻和電壓測量 ♦ 紐扣電池高速量産抽檢 ♦ 燃料電池組的測量 ♦ 電動汽車鋰電池等高壓電池組的測試 ♦ 多節串聯高壓鋰電池內阻和電壓測量



多功能保證測量精度

♦ 測量異常檢查 能自動檢測出測試探頭的斷線情況和接觸不良,爲工程師提高測量的可信度。 ♦ 平均值功能 通過簡易的操作計算平均值,保證測試的穩定性和可靠性。 ♦ 交流4端子法 測量阻抗採用的是交流4端子法。測量時可以保證待測物不受測試線的阻抗影響。

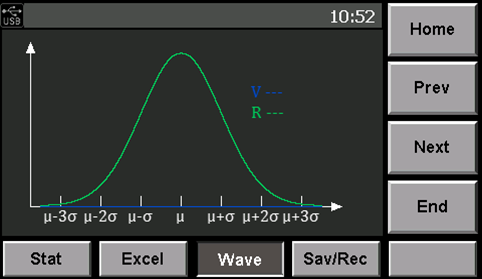

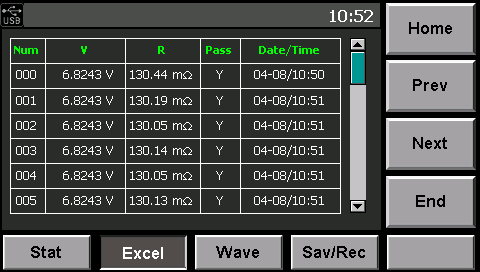

支持統計運算功能

♦ 統計運算:利用外部U盤等存儲設備,最多能夠對n*1000組數據進行運算。適用於工程管理和品質管理。 ♦ 測量條件的保存



比較器功能

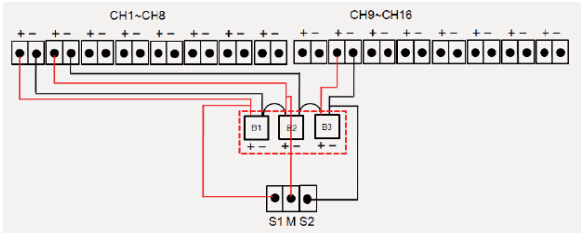

♦ 阻抗&電壓同時判斷 ♦ 超出Hi/Lo量程可蜂鳴聲報警 ♦ 綜合判斷結果輸出 ♦ 手動比較 ♦ 2種設置方法 ♦ 比較功能分爲絕對比較和相對比較 在線交流內阻測試 常規的電池內阻測試需在充放電結束後才能測試內阻,兩次接線不僅大大增加了測試時間,且不利於批量測試,IT5102/5102E電池測試儀可實現在線測試——即在充放電過程中實現對電池內阻的測試,全程隻需一次接線,不僅確保測試結果的準確性,更是大大提高了測試效率。

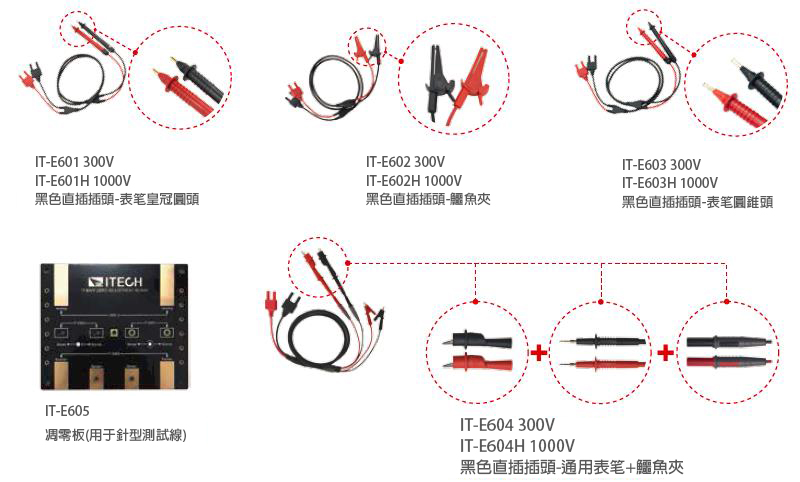

豐富的配件
