SVA1000X 系列向量網絡 頻譜分析儀

可否為"不是"必填欄位

產品特點

頻率範圍9 kHz~1.5 G/3.2 GHz/7.5 GHz 矢量網絡分析範圍100 kHz ~最高7.5 GHz 顯示平均噪聲電平DANL< -165 dBm/Hz 相位噪聲< -98 dBc/Hz 標配跟踪源和前置放大器

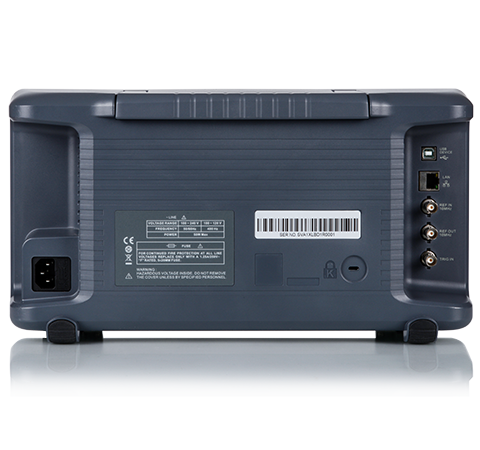

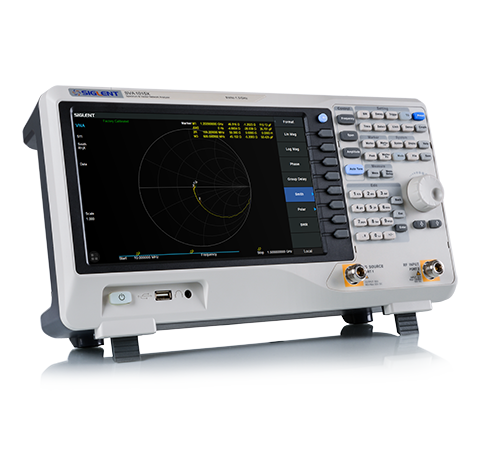

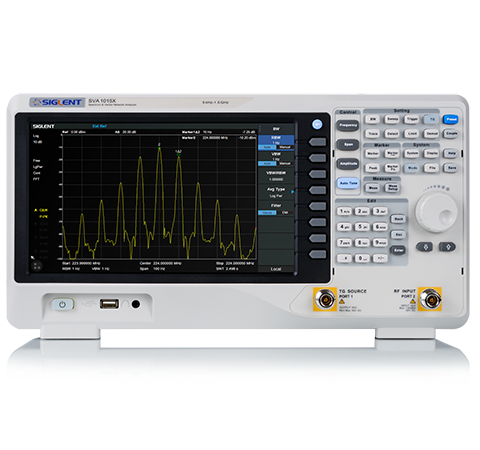

產品圖片

SVA1000X 系列向量網絡 頻譜分析儀

產品功能與優勢

多功能加持:5合1

矢量網絡分析+ EMI預兼容測試+ DTF電纜和天線測量+ 頻譜分析儀+調製分析= SVA1000X SVA1000X作為鼎陽科技頻譜分析和網絡分析的多功能合一的分析儀,採用先進的微波技術和現代數字處理算法,功能豐富,性能優異,採用現代工業設計,各項指標均達到了國際同類產品的領先水平,既具備SSA3000X頻譜儀系列的全部功能和性能,也通過內置100k-7.5G的定向耦合器,亦是一款功能完整的雙端口單方向矢量網絡分析儀。同樣體積,更多功能,是教育教學和射頻工程師的利器。

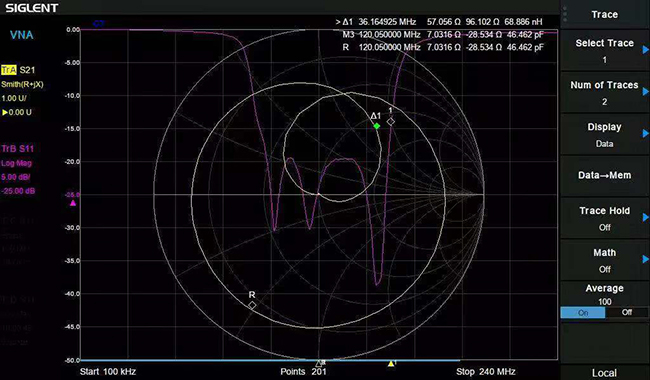

向量網絡分析

頻率範圍從最低100 kHz到最高7.5 GHz: · 向量網絡分析,支持幅度和相位響應同時測量,矢量S11和S21參數同時測量; · 單端口方向40 dB,傳輸動態範圍超過70 dB,支持端口擴展和可配的速度係數; · 顯示反射/傳輸係數,回波/插入損耗,相位,群時延,駐波比,Smith圓圖,極坐標圓圖等多種格式; · DTF電纜和天線測量,基於網絡分析時域測量的電纜和天線參數測量分析,可完成電纜故障點定位,阻抗分析等功能; · 配置3.5G範圍N型OSL機械校準件;

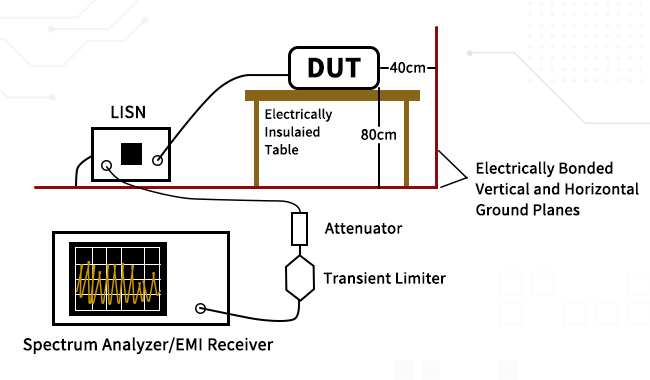

低成本的EMI預兼容測試方案

在EMI診斷和EMI預兼容測試方面有豐富的功能和附件支持,包括: · 測試補償Correction,針對探頭,天線,LISN,電纜的頻響補償功能 · 限制線判斷Limit,加載EMI國際標準限制線,或用戶自定義限制線 · 符合CISPR 16的EMI濾波器和準峰值檢波器,可配置準峰值的測量駐留時間 · 提供SRF5030T近場探頭套裝,針對空間輻射,線纜,PCB等查找干擾源 · 提供SEM5040A人工電源網絡,可進行單相設備傳導騷擾電壓測量 · EasySpectrum上位機軟件,支持完整的EMI預兼容測試自動化實施流程

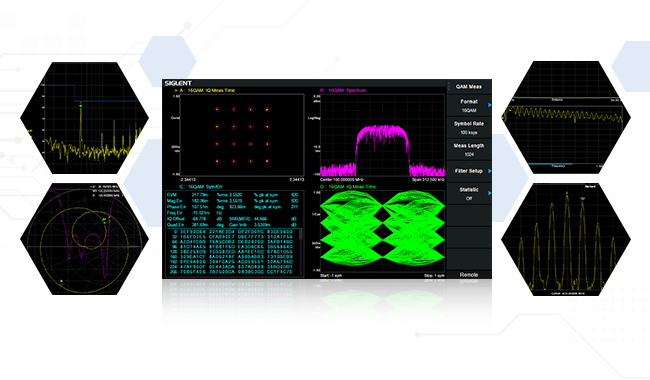

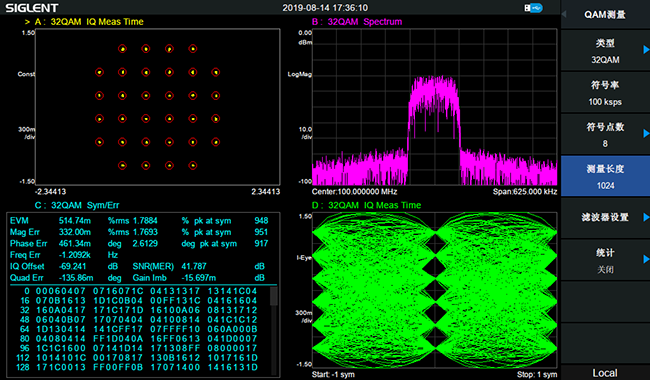

調製分析,深度剖析調製信號

具備豐富的解調分析功能: · 支持AM/FM模擬調製分析,以及ASK/FSK/PSK/MSK/QAM數字調試分析等複雜調製分析功能 · 具備EVM,幅度和相位偏移誤差,IQ偏移誤差,增益不平衡等多種數據分析能力 · 具備眼圖,星座圖,相位圖,屬於,頻域,誤差域等多種分析格式

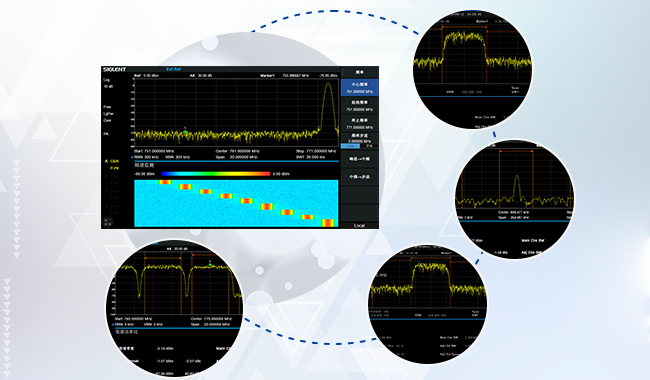

豐富的信號功率測量

· 信道功率(CHP, Channel Power) · 鄰道功率比(ACPR, Adjacent Channel Power Ratio), · 佔用帶寬(OBW, Occupied Bandwidth), · 時域功率(T-Power, Time Domain Power), · 載噪比(CNR, Carrier Noise Ratio), · 三階交調分析(TOI, Third-Order Intercept), · 諧波分析(Harmonic measurement), · 頻譜監測瀑布圖(Spectrum Monitor)



極簡設計,便捷好用

現代工業設計,大氣簡潔的顯示界面和操作方式 多點電容觸摸屏,支持鼠標和鍵盤 支持屏幕編輯和保護 高級遠程控制:支持基於電腦或手持終端設備的遠程網絡監控,FTP文件操作
