SSG5000X系列射頻模擬 / 向量信號發生器





產品特點

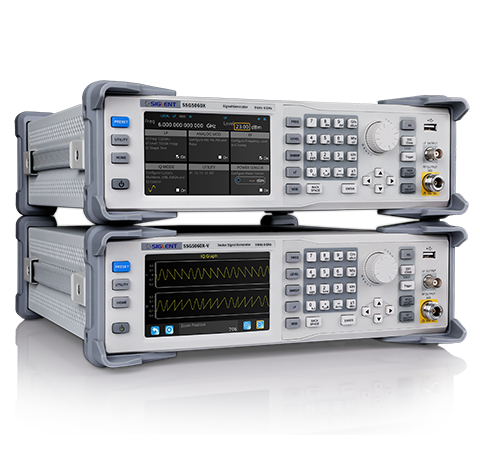

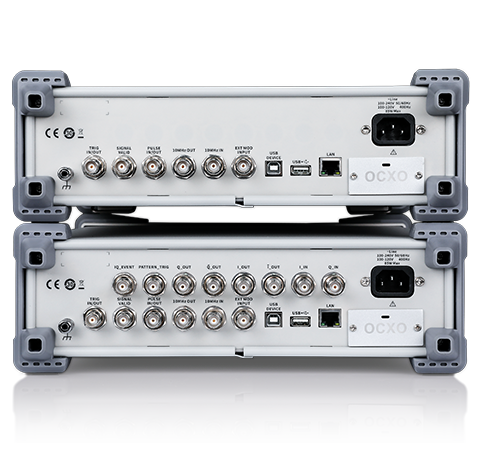

產品圖片

SSG5000X系列射頻模擬 / 向量信號發生器

產品功能與優勢

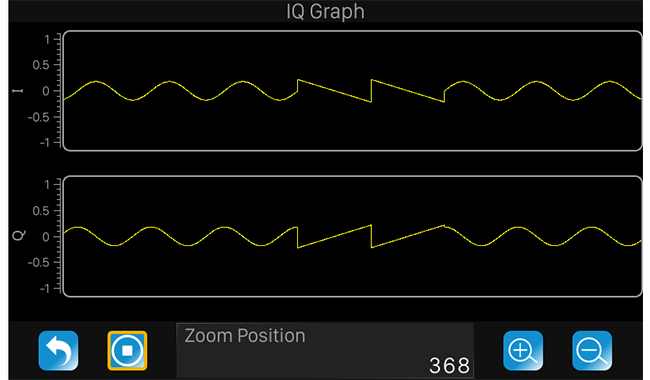

強大的ARB模式

消費類電子發展迅速,工程師在驗證產品性能時,需要模擬多種通信標準和協議信號。 SSG5000X 支持協議文件播放,內置常用協議文件, 可產生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各種通信協議信號,幫助工程師完成通用電子設備及IoT設備的驗證工作。

在ARB模式下,還可產生、播放波形序列文件;生成多載波信號;給調製信號加入實時AWGN(加性高斯白噪聲),滿足接收機測量各種場景的測試;對信號進行削峰,並顯示CCDF值;使用mark標記波形文件的symbol,並輸出IQ_event觸發信號,可與另一台機器實現波形同步。

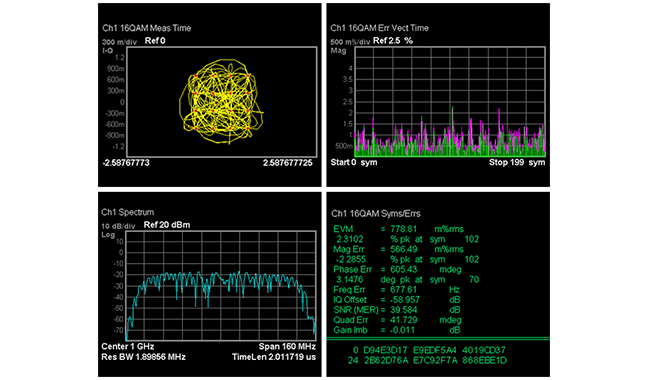

CUSTOM模式-快速創建滿足測試標準的波形

IQ調製是一種非常有效的傳輸信息的調製方式,SSG5000X可輸出多種常用的IQ調製信號,比如QAM,PSK,ASK,FSK等。符號率作為其重要指標,在SSG5000X中,符號率可設置為高達120 Msps。

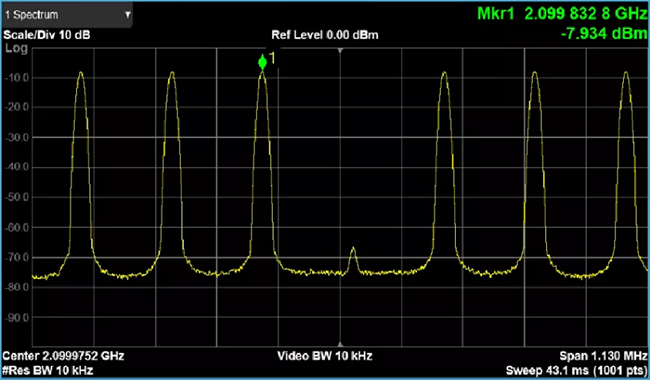

多音模式-輸出多音信號

多音信號由多個正弦信號組成,可用於音頻行業測試(Audio Measurements)。在通信行業中,雙音和多音信號也可用於測試放大器,接收機的非線性失真。幾乎所有的地面及衛星通信中都需要多音測試。 SSG5000X-V 矢量信號源是產生用戶定義的多音信號的理想選擇。

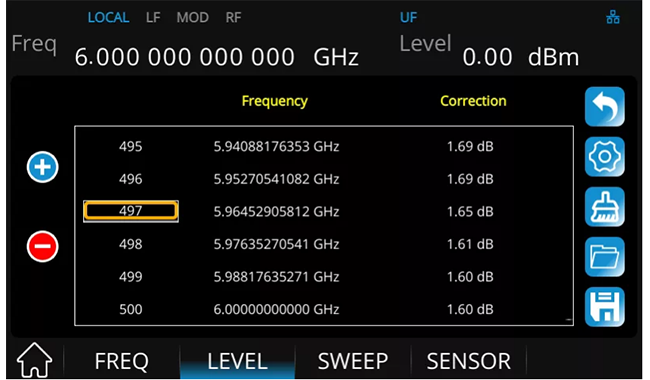

功率計控制套件-修正線損

傳輸線越長,損耗越大,為了確保信號在經過傳輸線到達被測設備(DUT)之前仍具有良好的平坦度,需進行平坦度修正來補償傳輸線及開關阻抗造成的傳輸損耗。 RF系統中傳輸損耗與頻率有關(頻率響應),SSG5000X可配合主流功率計,進行多個頻點的平坦度修正,可方便修正線損。
